Tento příkaz slouží ke změně hloubky součástí tlakových sítí.
- Vyberte tlakovou síť. Zobrazí se místní karta Tlakové sítě pásu karet.
- Na panelu Upravit klikněte na tlačítko Upravit síť
Nástroje pro návrh profilu Hledat. - Klikněte na tlačítko Změnit výšku Hledat.
- Vyberte součásti k úpravě.
- Určete základní a koncový bod. Tyto body definují hloubku a směr (kladné nebo záporné hodnoty) výškové úpravy.
Staničení, délky a úhly ohybů se při změně výšek nezmění. Připojení mezi přesouvanými součástmi jsou zachována, jsou však přerušena v počátečním a koncovém bodě výběru.

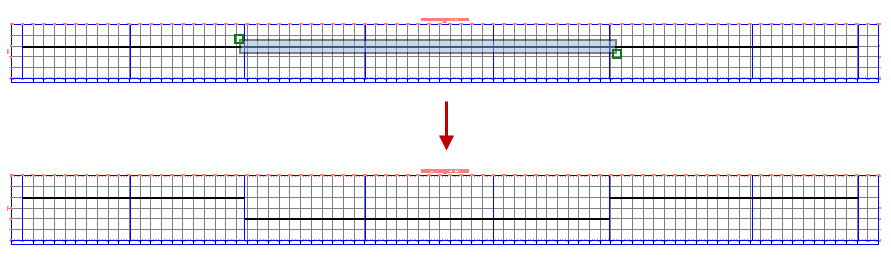

Následující ilustrace znázorňuje výběr součástí k úpravě a výslednou změnu výšek součástí.
