Vytvořte zobrazení příčného řezu pro zobrazení existujícího povrchového řezu a použijte stopy příčných řezů vedené napříč vodorovnou trasou.

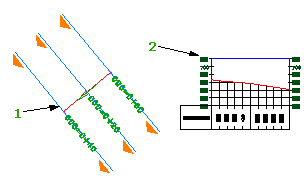

Stopy příčných řezů (1) musí být vytvořeny ještě před vytvořením zobrazení příčného řezu (2). Zobrazení příčných řezů mohou zobrazovat příčné řezy povrchu existujícího terénu, příčné řezy koridoru a příčné řezy potrubí.
Každé zobrazení příčného řezu musí být spojeno s trasou. V zobrazení příčného řezu se zobrazí nové nebo existující řezy. Řezy mohou být také vytvořeny, aniž by byly znázorněny v zobrazení příčného řezu. Při vytváření zobrazení příčného řezu pro trasu bude zobrazen celkový seznam řezů pro trasu. Vyberte řezy, které chcete zahrnout do zobrazení příčného řezu.
Vytvořte buď zobrazení příčného řezu ET (existujícího terénu) nebo více zobrazení příčného řezu. Můžete měnit styl zobrazení příčného řezu a přidávat popisky a proužky.
Cvičení výukového programu: Vytvoření zobrazení příčných řezů
