Tento dialog slouží k zobrazení a změně nastavení souvisejících s povrchy.
Toto téma popisuje nastavení ve všech dialozích pro úpravu nastavení souvisejících s povrchy (na úrovni výkresu, objektu a příkazu).
- Okolní nastavení na úrovni výkresu jsou označena ikonou výkresu
.
- Nastavení na úrovni objektu povrchu jsou uvedena v horní části tohoto dialogu za skupinou Obecné vlastnosti a jsou označena ikonou povrchu
.
- Nastavení na úrovni příkazu povrchu jsou označena ikonou příkazu
.
Obecné informace o nastavení výkresu, objektu a příkazu a o jejich vzájemné interakci naleznete v části Nastavení aplikace AutoCAD Civil 3D.
Informace o nastavení okolí na úrovni výkresu jsou uvedeny v části Karta Okolní nastavení (dialog Nastavení výkresu).
Výchozí styly
Pomocí těchto nastavení lze určit výchozí styly přiřazené k povrchům a popiskům souvisejícím s povrchy.
- Výchozí styl povrchu
-
Určuje výchozí styl povrchu. Klepněte do sloupce Hodnota a klepnutím na
vyberte styl v dialogu Výchozí styl povrchu.
- Styl značky
-
Udává výchozí styl značky. Klepněte do sloupce Hodnota a klepnutím na
vyberte styl v dialogu Styl značky.
- Styl popisku výšky bodu povrchu
-
Určuje výchozí styl popisku výška bodu. Klepněte do sloupce Hodnota a klepnutím na
vyberte styl v dialogu Styl popisku výšky bodu povrchu.
- Styl popisku sklonu povrchu
-
Určuje výchozí styl popisku sklonu. Klepněte do sloupce Hodnota a klepnutím na
vyberte styl v dialogu Styl popisku sklonu povrchu.
- Render Material
-
Určuje výchozí rendrovaný materiál. Klikněte na sloupec Hodnota, pak klikněte na položku
a vyberte rendrovaný materiál v dialogu Rendrovaný materiál.
Výchozí formát názvu
Pomocí těchto nastavení lze určit výchozí formát názvu pro nové povrchy. Klikněte na sloupec Hodnota a kliknutím na položku proveďte změny v dialogu Šablona názvu.
Výchozí hodnoty tvorby popisků vrstevnice
Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené popiskům povrchu.
- Zobrazit linii popisku vrstevnice
-
Určuje, zda se zobrazují linie popisku vrstevnice.
- Hlavní styl popisku vrstevnice povrchu
-
Určuje výchozí styl popisku hlavní vrstevnice. Klepněte do sloupce Hodnota a klepnutím na
vyberte styl v dialogu Hlavní styl popisku vrstevnice povrchu.
- Vedlejší styl popisku vrstevnice povrchu
-
Určuje výchozí styl popisku vedlejší vrstevnice. Klepněte do sloupce Hodnota a klepnutím na
vyberte styl v dialogu Vedlejší styl popisku vrstevnice povrchu.
- Uživatelsky definovaný styl popisku vrstevnice povrchu
-
Určuje výchozí styl popisku uživatelem definované vrstevnice. Klepněte do sloupce Hodnota a klepnutím na
vyberte styl v dialogu Uživatelsky definovaný styl popisku vrstevnice povrchu.
Výchozí nastavení povrchu
- Výchozí obnovení – automaticky
-
Určuje výchozí nastavení Automaticky pro příkaz Přestavět povrch.
Přidat popisky vrstevnic
Pomocí tohoto nastavení lze určit výchozí hodnoty přiřazené popiskům povrchu.
- Interval podél vrstevnice
-
Určuje výchozí interval mezi popisky podél vrstevnice. Zadejte hodnotu nebo klepněte na tlačítko
a graficky vyberte vzdálenost na kreslicí ploše.
Možnosti importu
Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při vytváření povrchů.
- Použít vlastní nulovou výšku
-
Určuje, zda je při importu povrchu ze souboru DEM použita vlastní nulová výška.
- Nulová výška
-
Určuje výchozí nulovou výšku použitou při importu povrchu ze souboru DEM.
Vytvoření povrchu
- Výchozí typ povrchu
-
Určuje výchozí typ povrchu, který je použit při vytvoření povrchu. Další informace naleznete v části Vytváření povrchů.
- Šablona Název povrchu
- Určuje šablonu názvu, která bude použita při vytváření nových povrchů. Další informace naleznete v dialogu Šablona názvu.
- Faktor výkopu
- Určuje faktor výkopu, který bude použit pro výpočty kubatur. Vzhledem k tomu, že objem materiálu se obvykle po odebrání zvětší, faktor výkopu je obvykle nastaven na hodnotu větší než 1,0, která značí zvětšení objemu nebo expanzi. Například faktor výkopu 1,2 by znamenal, že na každý 1,0 krychlový metr odebraného materiálu by bylo potřeba počítat s 1,2 krychlového metru objemu pro transport.
- Faktor násypu
- Určuje faktor násypu, který bude použit pro výpočty kubatur. Vzhledem k tomu, že materiál použitý jako násyp se obvykle zhutní, faktor násypu je obvykle nastaven na hodnotu větší než 1,0, což znamená zmenšení objemu nebo zhutnění materiálu, který je použit jako násyp. Faktor násypu 1,2 například znamená, že na každý krychlový metr materiálu násypu je potřeba přivézt 1,2 krychlového metru materiálu. Například u materiálu, který se při použití jakožto násyp zhutní na 93% svého původního objemu, zadejte hodnotu 1,075 (vypočítanou vydělením 1,0 hodnotou 0,93) jako faktor násypu pro vyrovnání dalšího materiálu, který je potřeba přidat.
- Rozteče rastru povrchu ve směru osy X
-
Určuje výchozí hodnotu pro rozteč X povrchu osnovy.
- Rozteče rastru povrchu ve směru osy Y
-
Určuje výchozí hodnotu pro rozteč Y povrchu osnovy.
- Orientace povrchu definovaného rastrem
-
Určuje výchozí orientaci pro rastr. Zadejte hodnotu nebo klepněte na tlačítko
pro grafický výběr orientace na ploše výkresu.
- Uložení odkazovaného povrchu ve výkresu
- Určuje, zda se má geometrie referenčních povrchů uložit do výkresu. Pokud se rozhodnete uložit geometrii referenčního povrchu do výkresu, zvětší se velikost výkresu s referencí, ale bude možné jej otevřít rychleji, pokud nebude změněn zdrojový povrch. Další informace naleznete v části Práce s referencemi povrchů.
- Výkres nového povrchu
- Určuje výchozí nastavení cílového výkresu při vytváření oříznutých povrchů.
Vytvoření objemového povrchu
Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při vytváření objemových povrchů z panelu Kubatury.
- Výchozí typ objemového povrchu
-
Určuje výchozí typ objemového povrchu, který je použit při vytváření objemového povrchu. Další informace naleznete v části Vytváření povrchů.
- Šablona názvu objemového povrchu
- Určuje šablonu názvu, která bude použita při vytváření nových objemových povrchů. Další informace naleznete v dialogu Šablona názvu.
- Faktor výkopu
- Určuje faktor výkopu, který bude použit pro výpočty kubatur. Vzhledem k tomu, že objem materiálu se obvykle po odebrání zvětší, faktor výkopu je obvykle nastaven na hodnotu větší než 1,0, která značí zvětšení objemu nebo expanzi. Například faktor výkopu 1,2 by znamenal, že na každý 1,0 krychlový metr odebraného materiálu by bylo potřeba počítat s 1,2 krychlového metru objemu pro transport.
- Faktor násypu
- Určuje faktor násypu, který bude použit pro výpočty kubatur. Vzhledem k tomu, že materiál použitý jako násyp se obvykle zhutní, faktor násypu je obvykle nastaven na hodnotu větší než 1,0, což znamená zmenšení objemu nebo zhutnění materiálu, který je použit jako násyp. Faktor násypu 1,2 například znamená, že na každý krychlový metr materiálu násypu je potřeba přivézt 1,2 krychlového metru materiálu. Například u materiálu, který se při použití jakožto násyp zhutní na 93% svého původního objemu, zadejte hodnotu 1,075 (vypočítanou vydělením 1,0 hodnotou 0,93) jako faktor násypu pro vyrovnání dalšího materiálu, který je potřeba přidat.
- Rozteče rastru povrchu ve směru osy X
-
Určuje výchozí hodnotu pro rozteč X povrchu osnovy.
- Rozteče rastru povrchu ve směru osy Y
-
Určuje výchozí hodnotu pro rozteč Y povrchu osnovy.
- Orientace povrchu definovaného rastrem
-
Určuje výchozí orientaci pro rastr. Zadejte hodnotu nebo klepněte na tlačítko
pro grafický výběr orientace na ploše výkresu.
Možnosti sestavení
Pomocí těchto nastavení lze určit výchozí možnosti sestavení přiřazené při vytváření povrchů.
- Kopírovat odstraněné závislé objekty
-
Určuje, zda je objekt výkresu zkopírován do položky definice povrchu, pokud je tento objekt odstraněn.
- Vyřadit výšky menší než
-
Určuje, zda výška menší než určitá hodnota má být při vytvoření povrchu vyloučena.
- Výška <
-
Určuje, které výšky mají být vyloučeny, pokud je vlastnost Vyloučit výšky menší než nastavena na možnost Ano. Zadejte hodnotu nebo klepněte na tlačítko
a vyberte výšku na kreslicí ploše.
- Vyřadit výšky větší než
-
Určuje, zda výška větší než určitá hodnota má být při vytvoření povrchu vyloučena.
- Výška >
-
Určuje, které výšky mají být vyloučeny, pokud je vlastnost Vyloučit výšky větší než nastavena na možnost Ano. Zadejte hodnotu nebo klepněte na tlačítko
a vyberte výšku na kreslicí ploše.
- Použít maximální úhel
-
Určuje, zda trojúhelníky na vnějším ohraničení TIN budou vyhodnocovány k zjištění, zda přesahují parametr Maximální úhel mezi sousedními hranami TIN (pouze nastavení příkazů CreateSurface a VolumesDashboard). Pokud je parametr Použít maximální úhel nastaven na možnost Ano, trojúhelníky na vnějším ohraničení TIN budou vyhodnocovány. Trojúhelník bude z TIN odstraněn, pokud úhel, který směřuje k hraniční hraně, přesáhne určený maximální úhel.
Následující obrázky zobrazují příklady účinku nastavení Použít maximální úhel.

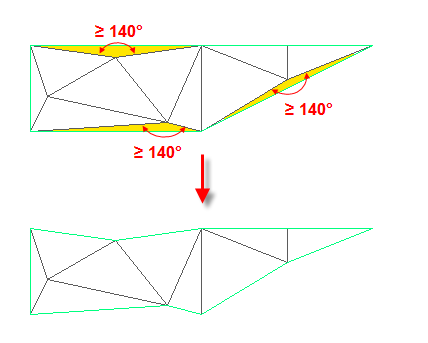

- Pokud bude nastavení Maximální úhel mezi sousedními hranami TIN nastaveno na hodnotu 130 stupňů, zvýrazněné trojúhelníky na následujícím obrázku budou odstraněny.

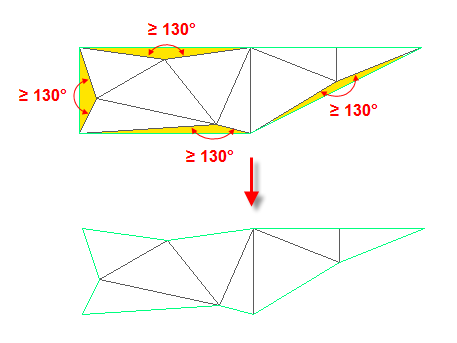

- Pokud bude nastavení Maximální úhel mezi sousedními hranami TIN nastaveno na hodnotu 140 stupňů, zvýrazněné trojúhelníky na následujícím obrázku budou odstraněny.
Tento proces je iterativní, takže když je trojúhelník odstraněn a zobrazí jednu nebo dvě nové hraniční hrany, jsou testovány nové trojúhelníky ohraničení a odstraňovány podle stejného kritéria. Tato operace vyhodnocuje trojúhelníky, které hraničí s vnějšími hranicemi. Trojúhelníky na vnitřních hranicích nejsou touto operací ovlivněny.
- Pokud bude nastavení Maximální úhel mezi sousedními hranami TIN nastaveno na hodnotu 130 stupňů, zvýrazněné trojúhelníky na následujícím obrázku budou odstraněny.
- Maximální úhel mezi sousedními hranami TIN
- Určuje maximální úhel, který bude použit pro příkaz Použít maximální úhel (pouze nastavení příkazů CreateSurface a VolumesDashboard). Trojúhelník bude z TIN odstraněn, pokud úhel, který směřuje k hraniční hraně, přesáhne určený maximální úhel.
- Použití maximální délky strany trojúhelníku
-
Určuje, zda trojúhelníky na povrchu, které přesahují délku zadanou u vlastnosti Maximální délka trojúhelníku, budou odebrány z hranice povrchu (pouze nastavení příkazů CreateSurface a VolumesDashboard).
- Maximální délka trojúhelníku
-
Určuje délku trojúhelníku, kterou je třeba použít, je-li vlastnost Použít maximální délku trojúhelníku nastavena na možnost Ano. Zadejte hodnotu nebo klikněte na tlačítko
a vyberte délku na kreslicí ploše (pouze nastavení příkazů CreateSurface a VolumesDashboard).
- Převedení povinné spojnice – výšky z bodů na standardní
-
Určuje, zda při vytváření povrchu budou sousední povinné spojnice převedeny na standardní povinné spojnice (pouze nastavení příkazů CreateSurface a VolumesDashboard).
- Povolení křížení povinných spojnic
-
Určuje, zda se mohou povinné spojnice vzájemně křižovat (pouze nastavení příkazů CreateSurface a VolumesDashboard).
- Výška k použití
-
Určuje výšku, která má být použita pro křižující se povinné spojnice (pouze nastavení příkazů CreateSurface a VolumesDashboard):
- Použít v průsečíku výšku první povinné spojnice: Používá výšku první povinné spojnice k určení výšky v průsečíku.
- Použít v průsečíku výšku poslední povinné spojnice: Používá výšku poslední povinné spojnice k určení výšky v průsečíku.
- Použít v průsečíku průměrnou výšku: Používá průměr první a poslední povinné spojnice k určení výšky v průsečíku.
Další informace o těchto nastavení naleznete ve vlastnostech Sestavení na kartě Definice (dialog Vlastnosti povrchu).
Vytvoření ohraničené kubatury
- Výchozí vzepětí oblouku
- Určuje vzepětí oblouku pro povinné spojnice hranice, jež se používá pro mozaiku oblouků křivky, z nichž je vytvořena hranice.
Dynamické možnosti zvýraznění
- Barva hranice povrchu
- Určuje barvu, která bude použita pro obrys objemových povrchů ve výkrese, když jsou vybrány na panelu Kubatury.
- Tloušťka čáry hranice povrchu
- Určuje tloušťku čáry, která bude použita pro obrys objemových povrchů ve výkrese, když jsou vybrány na panelu Kubatury.
- Barva polygonu hranice povrchu
- Určuje barvu, která bude použita pro obrys ohraničených oblastí ve výkrese, když jsou vybrány na panelu Kubatury.
- Tloušťka čáry polygonu hranice povrchu
- Určuje tloušťku čáry, která bude použita pro obrys ohraničených oblastí ve výkrese, když jsou vybrány v nastavení Řídicí panel kubatur.
Dráha Odtoku
Pomocí těchto nastavení lze určit výchozí možnosti dráhy odtoku pro povrchy.
- Hladina cesty
-
Určuje výchozí hladinu pro kreslení dráhy odtoku. Klepněte do sloupce Hodnota a klepnutím na
vyberte typ cesty v dialogu Hladina cesty.
- Typ objektu cesty
-
Určuje výchozí typ objektu aplikace AutoCAD k použití pro dráhu odtoku. Zadejte 2D křivku nebo 3D křivku .
Značka pro odtok
Pomocí těchto nastavení lze určit výchozí možnosti značky pro odtok pro povrchy.
- Značka v počátečním bodu
-
Určuje, zda nakreslit značku v počátečním bodu dráhy odtoku.
- Styl značky počátečního bodu
-
Určuje výchozí styl značky počátečního bodu. Klepněte do sloupce Hodnota a klepnutím na
vyberte styl v dialogu Styl značky počátečního bodu.
SimplifySurface
Pomocí těchto nastavení lze určit výchozí možnosti pro zjednodušení povrchů.
- Metoda zjednodušení
-
Určuje výchozí metodu, pomocí které budou povrchy zjednodušeny:
- Hranová kontrakce: Stáhne hrany trojúhelníků do jednotlivých bodů.
- Odstranění bodu: Vybere a odebere body povrchu.
- Možnosti regionu
-
Určuje výchozí metodu, pomocí které budou povrchy zjednodušeny:
- Použít existující hranici povrchu: Jako hranice regionu pro zjednodušení povrchu je určena existující hranice povrchu.
- Určete okno/polygon: Region pro zjednodušení povrchu je určen nakresleným obdélníkem.
- Vyberte objekty: Určíte některou z 2D nebo 3D křivek, parcel, kružnic, návrhových linií nebo zeměměřických polygonů.
- Body k odstranění zadat v procentech
-
Určuje, zda má být obrázek zjednodušen odebráním určitého procenta bodů povrchu.
- Procentuální podíl bodů k odstranění
-
Určuje procento bodů povrchu k odstranění.
- Použít maximální změnu výšky
-
Určuje, zda bude nastavena výchozí maximální změna výšky.
- Maximální změna výšky
-
Určuje nejvyšší přípustný rozdíl mezi výškou původního povrchu a výškou zjednodušeného povrchu.
Další informace o zjednodušení povrchů naleznete v části Průvodce zjednodušením povrchu.
Možnosti exportu
Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při exportu povrchů do souboru DEM.
- Použít vlastní nulovou výšku
-
Určuje, zda je při exportu do souboru DEM použita vlastní nulová výška.
- Nulová výška
-
Určuje výchozí vlastní nulovou výšku použitou při exportu do souboru DEM.
- Rozteč rastru
-
Určuje rozteč mezi rastrem při exportu do souboru DEM.
Možnosti přidání dat
Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při přidávání vrstevnic, hranic a povinných spojnic k povrchu.
- Výchozí vzdálenost vyčištění
-
Určuje výchozí vzdálenost vyčištění.
- Výchozí úhel vyčištění
-
Určuje výchozí úhel vyčištění.
- Výchozí vzdálenost pro doplnění vrcholů
-
Určuje výchozí vzdálenost pro doplnění vrcholů.
- Výchozí vzepětí oblouku
-
Určuje výchozí vzepětí oblouku.
- Výchozí typ hranice
-
Určuje výchozí typ hranice.
- Výchozí nedestruktivní nastavení
-
Určuje výchozí výběr typu povinné spojnice (destruktivní nebo nedestruktivní).
