Použijte objekt řezu ke zkontrolování povrchů, modelů koridorů a potrubních řadů podél stopy příčného řezu (napříč trasou). V aplikaci AutoCAD Civil 3D je každý příčný řez objektem.
Příčný řez je objekt zahrnující data výšek podél stopy příčného řezu. Každý povrch, model koridoru nebo potrubní síť, která protíná vertikální plochu definovanou pomocí stopy příčného řezu, vede k vytvoření objektu příčného řezu.
Stopy příčných řezů křižují trasu do zadané vzdálenosti nalevo a napravo. Příčné řezy jsou zpravidla vytvořeny v daných staničeních podél vodorovné trasy.
Jestliže vytváříte stopy příčných řezů podél trasy, objekty příčného řezu budou vytvořeny také pro určenou sadu existujících nebo navrhovaných povrchů, modely koridorů nebo potrubní sítě. Výchozí styly a vzorové objekty každé stopy příčného řezu jsou určeny pomocí skupiny stop příčných řezů. Další vzorové objekty mohou být přidány do skupiny stop příčných řezů po vytvoření stop příčných řezů. Pro vykreslení příčných řezů ve výkresu vytvořte jednotlivá zobrazení příčných řezů nebo zobrazení více příčných řezů.

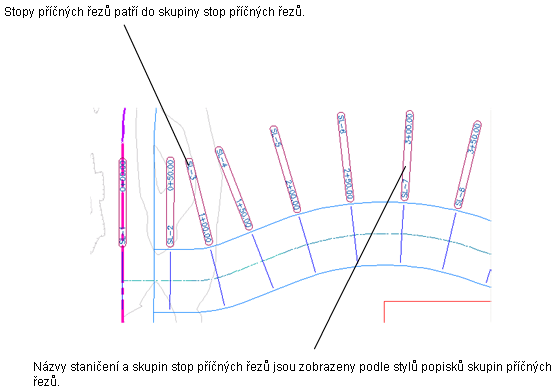

Skupina stop příčných řezů
Řezy stejně jako trasy a profily podporují sady popisků. Sady popisků umožňují uložit a použít neomezený počet různých typů popisků.
Zobrazení příčného řezu stopy příčného řezu
Povrchy v řezu
Pokud je povrch obsažen v řezu, je definován pomocí následujících komponent:
- Vrcholy nebo lomové body v podélném spádu, kde niveleta končí a jiná linie může začít
- Segmenty úseček, které podrobně popisují spád povrchu mezi dvěma lomovými body v podélném spádu
Je-li například příčný řez vzorkován z povrchu TIN, pak lomové body v podélném spádu jsou získány v bodu, kde se stopy příčných řezů (vertikální plocha definovaná pomocí stop příčných řezů) kříží s hranami TIN. Výška mezi těmito dvěma segmenty úseček je lineárně interpolovaná a spojená s přímou úsečkou (za předpokladu, že stopa příčného řezu mezi těmito dvěma body je rovněž přímou úsečkou).
Koridory v řezu
Když je koridor obsažen v řezu, je reprezentován uzavřenými tvary a více hladinami, které jsou tvořeny pomocí šablon typických řezů a dílčích šablon typických řezů koridoru.
Potrubní sítě v řezu
Když je potrubní síť zahrnuta do řezu, řez zobrazí součásti sítě tak, jak je uvedeno ve stylu potrubí a stavebních objektů.
