Pomocí následujících uzlů můžete upravit tlaková potrubí v pohledu profilu. Na každém obrázku jsou červeně zobrazeny specifické uzly.

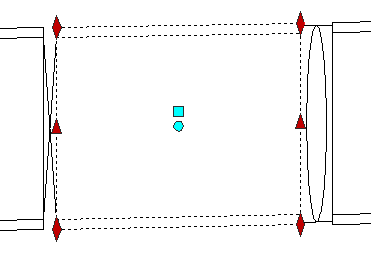

Změna výšky z horní, střední a spodní části tlakového potrubí
Tyto uzly umožňují přesunout segmenty tlakového potrubí nahoru a dolů. Tyto uzly jsou umístěny v počátečních a koncových bodech potrubí.
Prodloužení tlakového potrubí
Tyto uzly umožňují zkrátit nebo prodloužit potrubí při zachování jeho sklonu. Tyto uzly jsou umístěny v počátečních a koncových bodech potrubí. Použití těchto uzlů k úpravě délky potrubí změní délky 2D a 3D segmentu tlakového potrubí. Tyto uzly se zobrazí na otevřených připojeních.

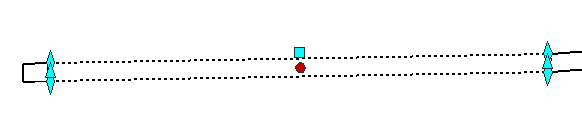

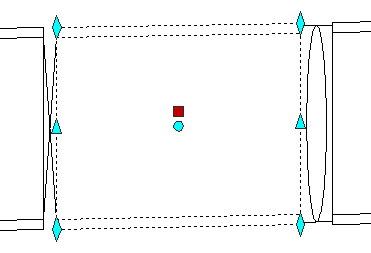

Umístění
Tento uzel umožňuje odpojit potrubí, pokud je připojeno, a přesunout jej.

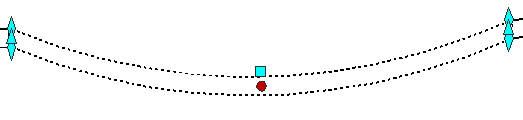

Obloukovité potrubí
Tento uzel umožňuje převést přímé potrubí na oblouk složený ze segmentů pevné délky, která se rovná délce po úsecích tohoto tlakového potrubí.
Klikněte na uzel Převést na oblouk a přetažením vytvořte oblouk.
