Tato karta se používá k definování vzhledu tvarovky v pohledu půdorysu 2D.
Potrubní tvarovka
Tvarovky mohou být zobrazeny v půdorysném pohledu podle osy nebo podle symbolu bloku.

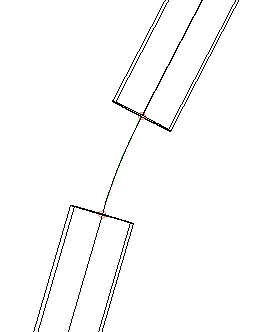

- Zobrazit jako osu
-
Zobrazí tvarovku jako osu bloku, který je definován v katalogu tlakové sítě.

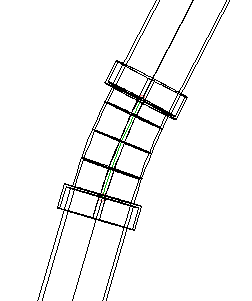

- Zobrazit jako blok
-
Zobrazí tvarovky pomocí bloku definovaného v katalogu tlakové sítě.
- Zobrazit jako blok
-
Zobrazí tvarovku pomocí bloku definovaného uživatelem. Dostupné jsou následující možnosti:
- Název bloku: Určuje název bloku, který chcete použít jako symbol tvarovky. Blok můžete vybrat z aktuálního výkresu nebo jej přidat do výkresu výběrem souboru výkresu.
- Pevné měřítko: Nastaví měřítko symbolu tvarovky podle parametrů os X, Y a Z.
