Vytváření reprezentací úrovní detailů

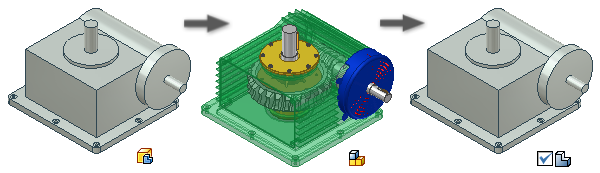

Použití reprezentací úrovně detailů k určení, které komponenty jsou nahrány do paměti nebo k vytvoření jediné reprezentace součásti. Můžete vytvořit několik reprezentací k načtení různých aspektů sestavy a k řízení spotřeby paměti.

Reprezentaci úrovně podrobností můžete kdykoliv zaměnit za jinou. Dvakrát klikněte na její název v prohlížeči, aktivujte ji, nebo pokud vám to více vyhovuje, klikněte pravým tlačítkem na její název a zvolte Aktivovat.

Zkoumání systémových reprezentací úrovně podrobností

Všechny sestavy obsahují pět systémových úrovní detailů:

• Hlavní ( výchozí)
• Všechny komponenty vypnuty
• Všechny součásti vypnuty
• Všechna Obsahová centra vypnuta
• Vše zapnuto

Chcete-li otevřít soubor s aktivní úrovní detailů definovanou systémem nebo uživatelem, klikněte na položku Možnosti v dialogu Otevřít soubor, vyberte požadovanou úroveň detailů a klikněte na tlačítko Otevřít. Pomocí některého z vlastních souborů sestavy nebo vzorových souborů modelu vyzkoušejte dopady jedné z reprezentací úrovní detailů definovaných systémem.

Poznámka: Systémem definované reprezentace úrovně podrobností jsou k dispozici jen pro soubory migrované a uložené do aktuální verze. Pokud je třeba, otevřete sestavu a klikněte na možnost Uložit. V dialogu Uložit klikněte na možnost Ano všem (uložení všech souborů) a poté na tlačítko OK. Zavřete sestavu a znovu ji otevřete.

1. Otevřete soubor sestavy, jako například ukázkový soubor Engine.iam.
2. V prohlížeči klikněte na složku Representations, rozbalte ji a pak kliknutím rozbalte složku Level of Detail.

   Implicitně se zvolí Hlavní reprezentace a všechny komponenty v sestavě se načtou do paměti. Prohlédněte si celou hierarchii prohlížeče a zkontrolujte, zda jsou uvedeny všechny soubory.

3. V prohlížeči dvakrát klikněte na reprezentaci Celé Obsahové centrum vypnuto. V příkladě Engine.iam jsou z paměti a z grafického okna odstraněny některé šrouby a podložky. Prohlédněte si hierarchii prohlížeče a zjistěte, zda jsou vypnuty komponenty Obsahového centra (zobrazí se jako přeškrtnutý text).
   Poznámka: Reprezentace Všechna Obsahová centra potlačena potlačí všechny komponenty v následujících dvou umístění: složka Default Content Center Files určená na kartě Soubor v dialogu Možnosti aplikace a složka Content Center Files určená v položce Možnosti složky aktuálního projektu. Nebude-li komponent Obsahového centra uložen v jednom z těchto dvou míst, nebude potlačen.
4. Dvakrát klikněte na položku Všechny komponenty vypnuty, nebo Všechny součásti vypnuty a projděte prohlížečem, abyste zjistili výsledek. Všechny součásti, nebo komponenty budou odstraněny z paměti i z grafického okna.

Tip: Můžete otevřít sestavu s aktivovanou reprezentací systémové úrovně podrobností. V dialogu Otevřít soubor zvolte sestavu, kterou chcete otevřít, a klikněte na tlačítko Možnosti. V dialogu Možnosti otevření souboru zvolte systémovou reprezentaci úrovně podrobností.

Poznámka: Zkontroluje změřenou kapacitu na stavovém řádku, kde zjistíte počet výskytů a souborů uložených pro každou reprezentaci.

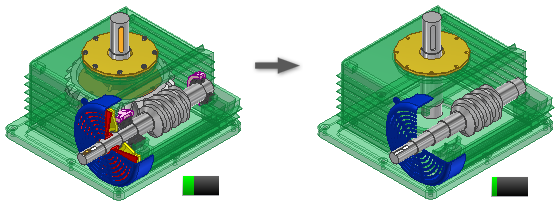

Vytvoření reprezentaci úrovně detailů s omezeným počtem komponent

1. Klikněte na tlačítko Otevřít a přejděte k sestavě, kterou chcete otevřít.
2. V prohlížeči (nebo v grafickém okně, pokud jsou komponenty viditelné) určete, které komponenty vypnout a které naopak zapnout.
3. Klikněte pravým tlačítkem na komponentu v prohlížeči, nebo v grafickém okně, pokud je viditelný, a zvolte možnost Vypnout. K načtení komponenty odstraňte možnost Vypnout.
4. Pokračujte s vypínáním a zapínáním komponent podle potřeby.
5. Klikněte pravým tlačítkem myši na položku Úroveň detailů v prohlížeči a zvolte možnost Nová k vytvoření nové reprezentace úrovně detailů, která zachycuje aktuální stav vypnutí jednotlivých komponent.
6. Po skončení práce klikněte na možnost Uložit a soubor uložte. Budete vyzváni k zadání popisného názvu nové reprezentace úrovně podrobností.

Poznámka:

• Použijte možnosti místní nabídky a vytvořte nové reprezentace úrovně podrobností a kopie existujících reprezentací úrovně podrobností.
• Reprezentace zobrazení návrhu můžete kopírovat do reprezentací úrovně podrobností. Pravým tlačítkem myši klikněte na požadovanou reprezentaci pohledu návrhu a vyberte možnost Kopírovat do úrovně detailů.
• Reprezentace úrovně detailů definované uživatelem můžete odstranit. Systémové reprezentace odstranit nelze. Klikněte pravým tlačítkem na reprezentaci úrovně podrobností, kterou nechcete, a zvolte Odstranit.
• K otevření souboru s aktivní systémovou nebo uživatelem definovanou úrovní detailů zvolte v dialogu Otevřít soubor položku Možnosti a před otevřením zvolte příslušnou úroveň detailů.

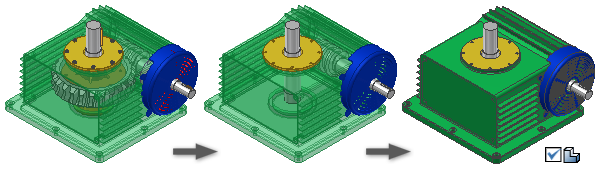

Vytvoření náhradní úrovně detailů pomocí příkazu Obal

1. (Volitelné) Vypočítejte fyzikální vlastnosti sestavy, které chcete zahrnout do náhrady.
2. (Volitelné) Vytvořte reprezentaci zobrazení návrhu nebo úrovně detailů, která zahrnuje pouze požadované komponenty.
3. (Volitelné) Aktivujte reprezentaci.
4. Spusťte příkaz Obal.
5. V dialogovém okně Obal je aktivní karta Komponenty.
6. V části Reprezentace vyberte, aby byly použity možnosti Zobrazení návrhu, Poloha a Úroveň detailů. Pokud chcete, aby komponenta obalu zůstala asociována s používaným zobrazením návrhu, zaškrtněte příslušné políčko.
   Poznámka: Reprezentace můžete během procesu vytváření měnit – zobrazení se bude aktualizovat, aby vybranou reprezentaci představovalo. Vzhledem k tomu, že změna reprezentace funguje jako náhled v reálném čase, bude se obsah modelu podle reprezentace měnit. Kliknutím na tlačítko Storno změnu nevrátíte. Požadovanou reprezentaci je nutné určit před zavřením dialogu.
7. V části Odebrat součásti zaškrtněte v případě potřeby možnost Odebírat součásti podle velikosti a určete vzdálenost diagonály ohraničujícího kvádru komponenty jako kritérium filtrování. Součásti s menšími nebo stejnými rozměry budou odebrány.
   Poznámka: Po zadání hodnoty se scéna automaticky aktualizuje.
8. V části Zahrnout komponenty klikněte na možnost Vybrat k vyloučení a v grafické oblasti vyberte komponenty, které do součásti obalu nemají být zahrnuty.
   • Ve výchozím nastavení je aktivním zobrazením možnost Zobrazit zahrnuté. Všechny komponenty jsou v zobrazení nové součásti zahrnuty. Pokud zobrazení změníte na možnost Zobrazit vyloučené, uvidíte součásti, které jste se rozhodli nezahrnout. Při správě procesu výběru vám může pomoci přepínání zobrazení.
   • Pomocí priority Výběr vyberte Součásti (výchozí) nebo Komponenty (součásti nebo sestavy).
   • Pokud chcete vybrat všechny výskyty jedné součásti ve výběru, zaškrtněte políčko Všechny výskyty.
   Poznámka: Když přepnete mezi zobrazením Zobrazit zahrnuté a Zobrazit vyloučené, popisky dialogu se aktualizují tak, aby se zobrazil kontext, a zobrazení se aktualizuje tak, aby odpovídalo podmíněnému stavu.
9. Kliknutím na kartu Prvky zobrazíte možnosti odebrání prvků těles, které vám pomohou zjednodušit výsledek.
10. V části Odebrat prvky určete typy prvků (Díry, Kapsy, Zaoblení nebo Zkosení), které chcete odebrat ze součásti obalu. U každého typu prvku můžete vybrat jednu z možností:
    • Žádné – nebudou odebrány žádné prvky daného typu.
    • Vše – budou odebrány všechny prvky daného typu.
    • Odebrat podle rozsahu – platí pro všechny prvky daného typu. Ty, které jsou ve vámi zadaném rozsahu, budou odebrány. Během procesů vytváření a úprav můžete změnit hodnotu, znovu detekovat prvky a změnit výsledek.
    • Vyberte prvek pomocí nástroje Vybrat. Prvek bude vyhodnocen a extrahuje se maximální vstupní hodnota. Vyberou se všechny podobné prvky, které jsou menší nebo rovny maximální hodnotě.
11. Kliknutím na možnost Detekovat prvky zvýrazníte všechny vybrané typy prvků, které vyhovují kritériím.
12. Klikněte na možnost Zachovat prvky a poté klikněte na zvýrazněné prvky, které nechcete odebrat. Pokud kliknete na možnost Detekovat prvky, bude nutné, abyste obnovili své výběry. Prvky přidaných komponent nejsou automaticky vybrány.
13. Klikněte na kartu Vytvořit.
14. Určete název součásti, pokud se liší od výchozího, typ šablony, umístění souboru a strukturu rozpisky, která se má použít.
15. V oblasti Styl vyberte jednu z následujících možností:
    • Chcete-li vytvořit těleso, které mezi rovinnými plochami neobsahuje žádné viditelné hrany, vyberte možnost Jediné objemové těleso slučující švy mezi rovinnými plochami.
    • Chcete-li vytvořit samostatné těleso s viditelnými hranami mezi rovinnými plochami, vyberte možnost Objemové těleso mezi rovinnými plochami ponechává švy.
    • Zvolením možnosti Ponechávat každé těleso jako objemové těleso vytvořte součást s více tělesy uchovávající jedinečné těleso pro každou součást v sestavě.
    • Chcete-li vytvořit povrchové složeninu tělesa, vyberte možnost Jedený kompozitní prvek (výchozí). Tato možnost zaručuje nejkratší dobu výpočtu a vytváří na disku nejmenší možný soubor.
16. V části Další nastavení určete možnosti:
    • Přerušit spojení – slouží k trvalému vypnutí aktualizací a odebrání asociativity mezi nadřazenou sestavou a součástí obalu.
    • Přejmenovat komponenty – slouží k nahrazení názvů nebo čísel součástí generickými hodnotami, například Part1 nebo Srf1.
    • Pomocí možnosti Použít přepsání barev ze zdrojové komponenty lze propojit barvu základní komponenty s cílovou součástí. Pokud toto políčko není zaškrtnuto, bude nastaven výchozí vzhled cílové součásti.
    • Při selhání booleovské operace vytvořit nezávislá tělesa – slouží k vytvoření součásti s více tělesy v případě, že se kvůli jedné z možností stylu jednoho tělesa nezdaří booleovská operace.
      Poznámka: Po odebrání malých ploch je možné vytvořit mezery. Jsou-li přítomny mezery, bude výsledkem nemnohostranné těleso.
    • Vyplnit všechna vnitřní prázdna – výběrem této možnosti vyplníte všechny vnitřní duté skořepiny v obalové součásti pevného tělesa.
    • Odebrat vnitřní součásti – tato možnost je ve výchozím nastavení zaškrtnuta. Model je v aplikaci Inventor zkoumán ze čtrnácti standardních směrů (šesti ortografických a osmi izometrických), aby se určil stav viditelnosti součástí. Součásti jevící se jako neviditelné jsou odebrány.
17. Kliknutím na tlačítko OK dokončíte příkaz a vytvoříte náhradu. Pokud jsou fyzikální vlastnosti aktuální a aktivní úroveň detailů není nastavena na možnost Hlavní, zobrazí se výzva ke kopírování fyzikálních vlastností hlavní nebo aktivní úrovně detailů a až poté bude možné pokračovat.

Poznámka: Jestliže vytvoříte součást obalu ze sestavy a použijete ji jako náhradu, budou všechny externí odkazy zakázány a bude nutné je aktualizovat ručně.

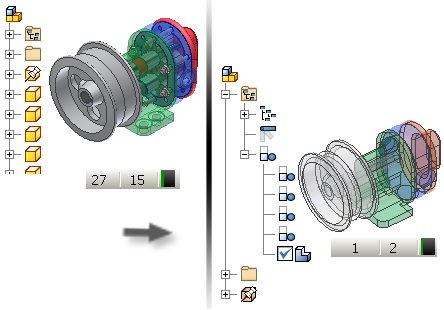

Pomocí možnosti Odvodit sestavu vytvořte reprezentaci náhradní úrovně detailů.

1. Klikněte na tlačítko Otevřít a přejděte k sestavě, kterou chcete otevřít.
2. K využití sníženého počtu součástí úrovně detailů pro odvozenou sestavu ji před pokračováním vytvořte. Tento krok zajistí maximální úsporu paměti. K dalšímu kroku můžete také pokračovat bez vytvoření nové úrovně detailů.
3. Pravým tlačítkem myši klikněte na položku úrovně detailů a zvolte položku Nová náhradní>Odvozená sestava k vytvoření nové odvozené součásti z dané sestavy. Aktivní úroveň detailů v době vytvoření obsahuje výchozí reprezentaci tělesa pro operaci odvození.
4. V dialogu Nová odvozená náhradní součást pojmenujte danou komponentu, vyberte šablonu, která má být použita (dle potřeby) a přiřaďte nové umístění souboru. Pokračujte stisknutím tlačítka OK.
5. Otevře se přechodné okno, ve kterém se spustí příkaz k odvození sestavy. Odvozená tělesa sestavy v seznamu označují úroveň detailů aktivní v okamžiku vytvoření.
6. V dialogu Odvozená sestava zvolte kartu Tělesa, Ostatní nebo kartu Reprezentace a před pokračováním proveďte změny.
7. Dle výchozího nastavení je zapnut režim snížené paměti. Odvozená součást vytvořená pomocí tohoto režimu využívá méně paměti, protože neukládá žádná zdrojová tělesa do vyrovnávací paměti. Tuto možnost doporučujeme ponechat zapnutou.
8. Kliknutím na tlačítko OK vytvořte odvozenou součást, označte novou součást jako náhradní, zavřete okno odvozené sestavy a vraťte se do původní (zdrojové) sestavy.
9. Měřič kapacity ve vlastnící sestavě odráží jedinou součást. Prohlížeč úrovně detailů obsahuje nový aktivní model znázorněný ikonou Náhradní úrovně detailů.

Poznámka: Při vytvoření odvozené součásti ze sestavy a v případě, že ji použijete jako náhradní, budou všechny externí odkazy zakázány a bude třeba je aktualizovat ručně.

Vytvoření náhradní reprezentace úrovně detailů pomocí souboru součásti na disku.

1. Vytvořte zjednodušenou reprezentaci sestavy modelací součásti nebo vytvořením odvozené součásti ze sestavy. Soubor uložte na disk.
2. V případě potřeby otevřete soubor součásti na disku.
3. Pravým tlačítkem myši klikněte na položku součásti v prohlížeči a z místní nabídky zvolte položku Náhradní. Zobrazí se dialog. Označíte-li součást jako náhradní, budou všechny externí odkazy zakázány a bude třeba je aktualizovat ručně.
4. Pokračujte stisknutím tlačítka Ano. Součást je označena jako náhradní a k ikoně dané součásti v prohlížeči je připojena ikona náhradní součásti . Soubor uložte.
5. Otevřete sestavu, kterou chcete zjednodušit (vlastnící sestavu).
6. Pravým tlačítkem myši klikněte v prohlížeči na položku úrovně detailů a zvolte možnost Nová náhradní>Vybrat soubor součásti.
7. V dialogu Umístit komponentu zvolte zjednodušený soubor součásti, který má být použit jako náhradní a poté klikněte na možnost Otevřít.
8. Uzel prohlížeče úrovně detailů zobrazí ikonu náhrady a název NáhradníÚroveňDetailů1. Náhradní úroveň detailů lze stejně jako ostatní záznamy prohlížeče přejmenovat.

Poznámka: Není-li daná náhradní součást vytvořena ve stejném umístění XYZ a orientaci jako sestava, je vložena do dané sestavy v odlišné pozici, než jakou má nahrazovaná sestava. Pro nové umístění součásti použijte úchopy a přesunutí, nebo na původní pracovní prvky aplikujte vazby. Této práci navíc se lze vyhnout, je-li náhradní součást vytvořena z hran nebo náčrtů promítnutých z detailní sestavy nebo pokud je založena na površích a tělesech z detailní sestavy zkopírovaných.

Poznámka: Při vytvoření odvozené součásti ze sestavy a pokud ji použijete jako náhradní, budou všechny externí odkazy zakázány a bude třeba je aktualizovat ručně.

Použití měření kapacity pro řízení spotřeby paměti

Pro zvýšení výkonu při práci na velké sestavě určete pomocí měření kapacity aktuální stav spotřeby paměti. Přejte-li si snížit využití paměti určete, zda můžete potlačit nějaké komponenty a vytvořit novou reprezentaci úrovně detailů nebo použijte náhradní úroveň detailů k dalšímu snížení využití paměti.
