Měření vzdálenosti, délky, úhlu, smyčky nebo plochy v modelu

Provádějte všechny měřicí pracovní postupy pomocí panelu nástrojů Měření.

Měření – přehled

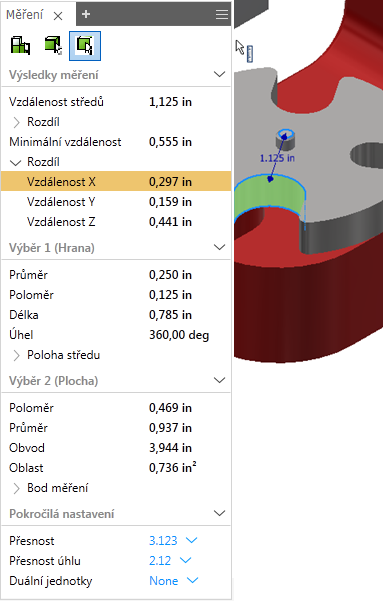

Na panelu nástrojů Měření máte tyto možnosti:

• Můžete určit duální jednotky a hodnoty přesnosti. V případě, že je v souboru definován alespoň jeden uživatelský souřadnicový systém (USS), můžete určit, který USS se má použít. Výsledky se při změně hodnoty aktualizují.
• V souboru sestavy můžete vybrat prioritu výběru: Komponenta, Součást nebo Hrany a Plochy (není k dispozici v aplikaci Inventor LT).
• U hodnoty rozdílu vzdálenosti můžete přepnout mezi možnostmi Minimální vzdálenost, Střed na střed a Maximální vzdálenost.
• Můžete zkopírovat jednu nebo všechny hodnoty, které se na panelu nástrojů Měření nacházejí.

V grafickém okně:

• Geometrie, kterou k měření vyberete, bude v grafickém okně zvýrazněna.
• Sada výběru měření 1 a sada výběru měření 2 se v grafickém okně zobrazují různými barvami.
  Poznámka: Barvu zvýrazněných výběrů můžete změnit pomocí dialogu Možnosti aplikace karta Barvy výběrem barevného schématu v seznamu Barevné schéma.

Poznámka: Chcete-li restartovat výběry měření, klikněte kdekoli v grafickém okně.

Měření lineární vzdálenosti, úhlu, smyčky nebo plochy

Informace o každém výběru se zobrazí v panelu nástrojů Měření a v grafickém okně. Panel nástrojů Měření zobrazuje všechny možné hodnoty pro vaše výběry a také zobrazuje výsledky z obou výběrů. Když kliknete na hodnotu na panelu nástrojů Měření, zobrazí se v grafickém okně výběr a měření. Na pásu karet klikněte na kartu Nástroje panel Měření Měření. Nebo klikněte na tlačítko Odměřit ve směrové nabídce. Výhradně v sestavách aplikace Inventor můžete v případě potřeby vybrat prioritu výběru: Komponenta, Součást nebo Hrany a Plochy. Klikněte na šipku rozevíracího seznamu Rozšířená nastavení a nastavte duální jednotky a hodnoty přesnosti. Vyberte Uživatelský souřadnicový systém (USS), který se má použít (pokud je k dispozici). V grafickém okně vyberte kliknutím geometrii, kterou chcete odměřit. Délka hrany Kliknutím vyberte hranu. Průměr válcové plochy nebo kružnice: Pozastavte ukazatel myši nad válcovou plochou nebo kružnicí, dokud se nezobrazí čára průměru, kterou vyberte kliknutím. Poloměr válcové plochy nebo oblouku: Pozastavte ukazatel myši nad válcovou plochou nebo kružnicí, dokud se nezobrazí čára poloměru, kterou vyberte kliknutím. Vzdálenost bodu od počátku: Kliknutím vyberte bod. Zobrazí se poloha bodu vůči všem osám aktivního souřadnicového systému. Vzdálenost mezi body: Kliknutím vyberte první bod a poté kliknutím vyberte druhý bod. Po výběru druhého bodu se zobrazí poloha bodu ve vztahu k počátku a rozdílová poloha relativní k prvnímu bodu. Vzdálenost mezi dvěma libovolnými následujícími geometriemi: čáry/osy, oblouky/kružnice, spline a libovolné typy povrchů Kliknutím vyberte první geometrii a dalším kliknutím vyberte druhou geometrii. Vzdálenost mezi dvěma komponentami v sestavě (není k dispozici v aplikaci Inventor LT): Vyberte první komponentu a poté vyberte druhou komponentu. Zobrazí se minimální hodnota vzdálenosti. Minimální vzdálenost mezi dvěma komponenty může být hrana, plocha nebo vrchol. Poznámka: Změna priority změní také typ měření minimální vzdálenosti, který můžete provádět, například minimální vzdálenost mezi komponenty nebo součástmi. Priorita příkazu se implicitně změní na Vybrat plochy a hrany. Pokud v sestavě použijete možnost Priorita komponenty, výběr bude platný, pouze pokud vyberete komponenty, nikoli plochy. Jestliže prioritu výběru změníte po provedení prvního výběru, příkaz se nastaví do výchozího stavu. Délka oblouku: Vyberte oblouk. Úhel Použijte jednu z následujících metod: Vyberte dvě čáry, hrany nebo plochy. Vyberte dva body a poté podržte klávesu Shift a vyberte třetí bod úhlu. Vyberte oblouk nebo kružnici. Vyberte čáru nebo osu a poté vyberte rovinné plochy. Plocha a smyčka Vyberte souvislou uzavřenou oblast, kterou chcete změřit. Chcete-li kopírovat jednu nebo všechny hodnoty, klikněte na hodnotu pravým tlačítkem myši a v místní nabídce vyberte možnost Kopírovat nebo Kopírovat vše. Poznámka: Minimální vzdálenost a vzdálenost Střed na střed se zobrazí současně, pokud je vybrán alespoň jeden z následujících typů geometrie: Oblouk/kružnice Elipsa Válec/kužel/anuloid Koule Maximální vzdálenost se zobrazí, když jsou vybrány dva z následujících typů geometrie ve stejné rovině: vrchol. Čára Oblouk Kružnice

Použití měření k zadání hodnot dialogů

Ve většině dialogů lze pomocí příkazu Odměřit zadávat hodnoty.

1. V dialogu klikněte v rozevíracím seznamu pole, které vyžaduje zadání hodnoty (například Zúžení či Vzdálenost v dialogu Vysunutí), na možnost Odměřit.
2. V grafickém okně vyberte kliknutím geometrii, kterou chcete odměřit.

   Zobrazí se naměřená hodnota.
