Tipy na použití nástrojů Uchopit bod a Uchopit natočení k definování trasovacích bodů a směru dopředu

Při vytváření a úpravách načrtnuté trasy se k definování bodů trasy podle 3D nástroje ortogonálního trasování používá řada příkazů. Mezi ně patří například Uživatelský ohyb, Kóta, Vazby, Rovnoběžný s hranou nebo Kolmý na plochu.

Některé příkazy jsou závislé na prostředí úprav trasy a na účelu návrhu. Pokud je dostupná geometrie k uchopení, můžete u tras tuhého potrubí a ohnutého potrubí použít také příkazy Uchopit bod a Uchopit natočení.

• Příkaz Uchopit bod usnadňuje vytváření bodů trasy přichycením k plochám, hranám, pracovním bodům nebo vrcholům.
• Příkaz Uchopit natočení pomáhá při ovládání směru trasy tím, že směrové osy 3D nástroje ortogonálního trasování přichytí k dostupným hranám a plochám.

Použití příkazu Uchopit bod

1. Zadejte jako aktivní projekt soubor AirSystemAssy.ipj pod umístěním instalace aplikace Autodesk Inventor. Výchozí umístění v systému XP je: C:\Program Files\Autodesk\Inventor<verze>\Tutorial Files\Tube & Pipe.
2. Otevřete soubor AirSystemAssy.iam a vytvořte společně s prvním aktivním vedením sestavu hlavních vedení. Podrobné pokyny naleznete v části Vytváření vedení trubek a potrubí.

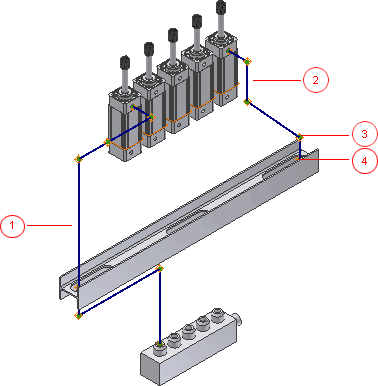

3. Použijte styl ASTM A53/A53M-ASME B16.11 - Svařovaná ocelová trubka k vytvoření tras pomocí automatického trasování, jak je uvedeno na následujícím obrázku.


   1: Trasa 1     2: Trasa 2     3: Bod trasy 4 v trase 2     4: Bod trasy 5 v trase 2

4. Nebo pokud je nástroj 3D ortogonální trasa neaktivní, klikněte pravým tlačítkem myši na Bod trasy 5 v grafickém okně a vyberte položku Upravit polohu.
5. Je-li aktivní Trasa 2, klikněte pravým tlačítkem v grafickém okně a vyberte nástroj Uchopit bod.
6. V tomto cvičení nepřidávejte kóty do vedlejšího segmentu trasy. Opět klikněte pravým tlačítkem a zrušte zaškrtnutí políčka Auto-kóta.

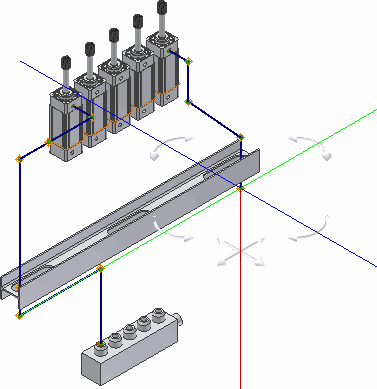

7. Kurzor nechejte stát nad bodem trasy v trase1 podle následujícího zobrazení. Až se na přerušované čáře zobrazí bod uchopení, vytvořte pomocí tohoto příkazu kliknutím bod trasy v průsečíku.

8. Klikněte pravým tlačítkem myši na bod, který jste právě vytvořili, klikněte na příkaz Trasa a pokračujte ve vytváření trasy.
9. Klikněte na bod uchopení, pak klikněte na příkaz Trasa a pokračujte ve vytváření trasy.

10. Chcete-li přidat další dva segmenty trasy, proveďte následující postup pomocí příkazu Ovládání 45stupňového úhlu.
    1. Pozastavte kurzor nad směrovou osou a zadejte vzdálenost 2,25 palců pro další bod.
    2. Klikněte na ovládací prvek úhlu 45 stupňů, změňte úhlovou polohu doleva a pak na nástroji prodloužení čar přidejte vzdálenost segmentu trasy 3,5 palce.
    3. Klikněte na nástroj Ovládání 45stupňového úhlu tak, aby směrová osa byla rovnoběžná s ventilem.

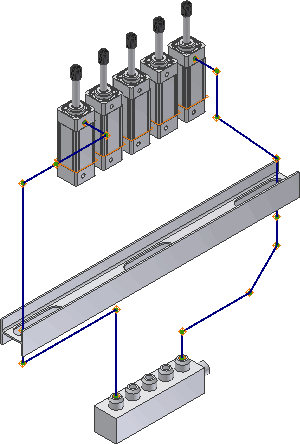

    Měli byste získat výsledek podle následujícího zobrazení:


11. Dbejte na to, aby v místní nabídce byla zapnuta možnost nástroje Uchopit bod.

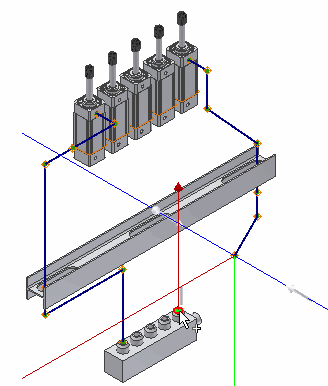

12. Klikněte pravým tlačítkem na kruhovou hranu ventilu, jak je uvedeno v následujícím obrázku, a klikněte na položku Vybrat další uchopení.

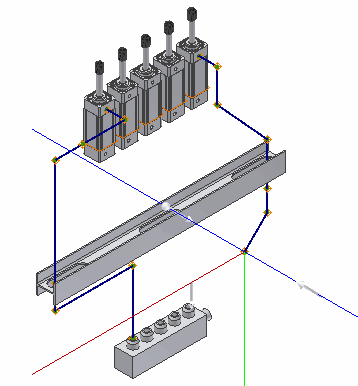

13. Až se zobrazí náhled bodu v průsečíku čáry a osy, stiskněte tlačítko Enter k potvrzení bodu uchopení.
14. Chcete-li nastavit poslední bod, klikněte na kulatou geometrii podle postupu v kroku 12.
15. Klikněte pravým tlačítkem a vyberte položku Hotovo.
16. Klikněte pravým tlačítkem na položku Dokončit úpravy.


Použití příkazu Uchopit natočení

Během dopředného vytváření slouží příkaz Uchopit natočení ke změně orientace určené směrové osy, která je přichycena k dostupným rovinným hranám a geometrii plochy. Je k dispozici tehdy, když se zobrazuje nástroj 3D Ortogonální trasa pro tvorbu dopředné trasy, a pracuje s otočnými úchopy nástroji 3D Ortogonální trasa.

Nástroj 3D Ortogonální trasa pro pevné potrubní trasy bez zobrazených nástrojů pro definování uživatelského ohybu:

Nástroj 3D Ortogonální trasa pro ohnuté potrubní trasy se zobrazenými nástroji pro definování uživatelského ohybu:

1: Uzly otáčení     2: Ovládací prvek 45stupňového úhlu     3: Uzly poloměru (pouze u tras potrubí s ohyby)

1. V prostředí vytváření trasy směřující vpřed zkontrolujte, zda pracujete na volném bodu zakončení trasy, a potom klikněte na kartu Trasa panel Vytvořit Trasa, aby se zobrazil 3D nástroj ortogonálního trasování. Můžete použít některý z následujících způsobů k zobrazení nástroje 3D Ortogonální trasa, pokud ještě není zobrazen:
   • Na pásu karet klikněte na kartu Trasa panel Vytvořit Trasa a potom klikněte na bod trasy v prohlížeči modelu nebo v grafickém okně.
   • Klikněte na bod trasy a vyberte kartu Trasa panel Vytvořit Trasa.
   • Klikněte pravým tlačítkem myši na bod trasy a vyberte možnost Trasa.
2. V okně grafiky klikněte pravým tlačítkem a vyberte nástroj Uchopit natočení.
3. U nástroje Kolmá trasa 3D klikněte na natáčecí úchop a potáhněte kurzor k rovinné hraně nebo plošné geometrii, kterou chcete uchopit.

   Tato geometrie se zvýrazní a čárkovaná čára se protne s osou směru v nové orientaci.

4. Uvolněte kurzor, chcete-li nastavit směrovou osu do nové orientace.
5. Pokud již byl vybrán příkaz Uchopit bod, pokračujte ve vytváření dalších bodů uchopení podle příslušné geometrie.
6. Pokračujte s vytvářením dopředné trasy.

Názorná ukázka použití nástrojů Uchopit natočení a Uchopit bod
