Popisuje postup úprav automatických tras a přepínání mezi alternativními řešeními automatických tras.
Úpravy oblastí automatických tras
Pro oblasti automatických tras jsou k dispozici tyto možnosti úprav:
- ručně přidat vnitřní body trasy,
- pokračovat v trasování dokončené oblasti automatické trasy vpřed,
- umístit tvarovky do oblasti automatické trasy, přemístit umístěnou tvarovku, odstranit umístěnou tvarovku nebo výchozí tvarovku,
- změnit aktivní styl trasy,
- k přemístění segmentů trasy použijte položku Upravit polohu nebo Posunout segment,
- pomocí položek Upravit polohu a Posunout uzel můžete změnit polohu mezilehlých bodů trasy, které jsou asociovány s výchozí spojovací tvarovkou ,
- pokud pro oblast automatické trasy existuje více řešení, přepněte do alternativních řešení automatické trasy po jejím vytvoření nebo později,
- převést body automatické trasy na body náčrtů trasy,
- odstranit oblasti automatické trasy,
- zobrazte a vymažte zákaznické vazby,
- přejmenovat oblasti automatické trasy nebo body trasy.
Tip: Před úpravou automatických tras můžete určit, zda povolíte, aby sestavy trubek a potrubních vedení, stanovená vedení a stanovené trasy reagovaly na změny. Doporučuje se odložit automatické aktualizace u rozsáhlých a složitých trubkových a potrubních sestav.
Přepínání mezi alternativními řešeními automatických tras

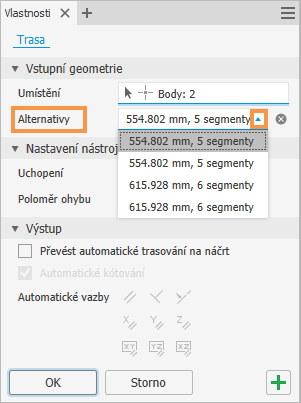

Po provedení definice geometrie přípojek k vytvoření oblasti automatické trasy může existovat několik řešení vypočtených na základě délky a počtu segmentů. Chcete-li během vytváření trasy zobrazit dostupnou alternativu, klikněte na šipku rozevíracího seznamu Alternativy.
Poznámka: Také můžete pomocí příkazu Vybrat další procházet všemi dostupnými řešeními.
- Aktivovat trasu.
- Pravým tlačítkem myši klikněte na uzel prohlížeče Automatická trasa nebo na segment trasy v grafickém okně a vyberte položku Řešení alternativní trasy.
- Použijte příkaz Vybrat další k nalezení požadovaného řešení a kliknutím na zelenou oblast k zadání výběru.
- Klikněte pravým tlačítkem do grafického okna a z místní nabídky vyberte položku Dokončit úpravy.
Názorná ukázka přesouvání segmentů obsažených v automatické trase
