Na pásu karet klikněte na kartu Poznámkapanel Značky Dělící osa.
V grafickém okně klikněte na dvě úsečky, mezi které chcete umístit osu úhlu.
Poznámka: Úsečky vybrané k vytvoření os úhlů musí být dokonale vyrovnány. V případě potřeby zarovnejte odpovídající komponenty v modelu přidáním nebo úpravou vazeb. Poté aktualizujte pohled výkresu.
Operace zůstane aktivní, aby bylo možné přidat další osy. Operaci dokončíte stisknutím klávesy [ESC].

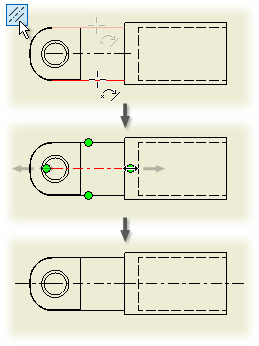

Názorná ukázka tvorby dělicí osy
