Kóta na polovinu nebo průsečík

1. Na kartě Poznámka na panelu Kóta klikněte na příkaz Kóta.
2. V grafickém okně klikněte na polovinu nebo průsečík a další čáru, hranu nebo bod.
3. Přetáhněte kótu do příslušného umístění a kliknutím ji umístěte.
4. Podle potřeby pokračujte ve vytváření a umísťování kót a poté klikněte pravým tlačítkem a vyberte možnost Hotovo.

Poznámky:

• Polovina se zobrazuje pro neuzavřenou geometrii.
• Průsečík se zobrazuje pouze pro hrany modelu na různých objektech.

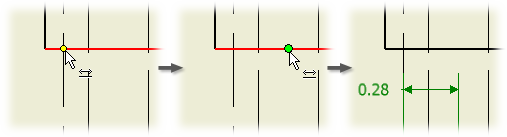

• Polovina je vyznačena zelenou tečkou a průsečík je vyznačen žlutou tečkou.
• Můžete vytvořit nebo připojit kóty k fyzickému průsečíku projektovaných hran, ale nikoliv k průsečíku jejich vynášecích čar.
• Poloviny a průsečíky musí existovat ve stejném pohledu.

Přidejte kóty do průsečíků vynášecích čar

1. Na pásu karet klikněte na kartu Poznámka panel Kóta Kóta.
2. Zvolením první čáry (1) definujte průsečík.
3. Klikněte pravým tlačítkem a v nabídce vyberte možnost Průsečík.
4. Zvolením druhé čáry (2) definujte průsečík. Čáry se protáhnou podle potřeby a jejich průsečík se stane prvním bodem kóty.
5. Zvolením hrany modelu (3) definujte kótu. Případně můžete pomocí kroků 2-4 definovat jiný průsečík nebo vybrat bod v pohledu výkresu.
6. Přetáhněte kótu do požadovaného umístění.
7. Kliknutím umístěte kótu do výkresu.

Poznámka: Veškerá geometrie určující kótu musí patřit do stejného pohledu výkresu.

Názorná ukázka kótování od myšleného průsečíku
