Analýza kolizí mezi komponentami

Díky informacím kontroly kolizí je možné upravit komponenty tak, aby se již kolize nevyskytly.

1. Na pásu karet klikněte na kartu Kontrola panel Kolize Analýza kolizí.
2. V dialogu Analýza kolizí stiskněte tlačítko definování první množiny a v grafickém okně nebo prohlížeči vyberte první komponentu nebo skupinu komponent, kterou chcete analyzovat.
Tip: Jestliže chcete zkontrolovat kolize u všech komponent, přidejte v okně křížení všechny komponenty do první sady a poté kliknutím na tlačítko OK spusťte analýzu.
3. Stiskněte tlačítko definování druhé množiny a vyberte druhou komponentu nebo skupinu komponent, kterou chcete kontrolovat.
4. Pokud chcete s podsestavami zacházet jako s jednotlivými komponentami a ignorovat kolize v rámci podsestav, vyberte možnost Zacházet s podsestavami jako s komponentami.
5. Kliknutím na tlačítko OK provedete kontrolu kolizí.
Tip: Dvojitým kliknutím na kolizi se můžete graficky zaměřit na konkrétní oblast kolize přiblížením určené kolize.
6. Pokud je detekována kolize, zobrazí dialog Kolize:
   • Počet detekovaných kolizí, jejich celkový objem a další informace o jednotlivých kolizích. Dvojitým kliknutím na položku v seznamu přiblížit kolizi.
   • Možnosti odfiltrování následujících typů kolizí, abyste se mohli soustředit na informace, které potřebujete analyzovat:
     • Obecné: kolize, které nepatří mezi žádné typy uvedené níže.
     • Závity: kolize mezi dvěma komponentami, z nichž jedna je se závitem.

       Pokud jsou nalezeny Odpovídající závity, zobrazí se tato možnost jako další filtr.

     • Součásti Obsahového centra bez závitů: jedná se o kolize mezi dvěma komponentami, z nichž jedna je z Obsahového centra.
     • Referenční komponenty AnyCAD: kolize v rámci samotné referenční komponenty AnyCAD.
   • Podrobné informace o čtyřech typech kolizí způsobených nevhodným závitem. Když přesunete ukazatel myši nad informační popisek, zobrazí se typ kolize.
     • Závitové komponenty nejsou zarovnány.
     • Označení závitu neodpovídá, včetně jmenovitého průměru a rozteče.
     • Levotočivost/pravotočivost nesouhlasí.
     • Délka závitu nesouhlasí.



     Délky závitu, které nesplňují minimální doporučené požadavky na zapojení závitu, budou nahlášeny. Kolize se například nahlásí, když je délka vnějšího závitu komponenty kratší než délka vnitřního závitu.



     Poznámka: První sada čísel v popisku označuje hodnotu vnitřního závitu. Druhá sada označuje hodnotu vnějšího závitu.
   • Možnosti Ignorovat a Zrušit ignorování. Lze provést následující úkony:

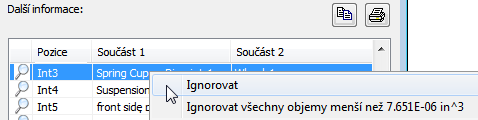

     • Kliknout pravým tlačítkem na položku a vybrat ignoraci vybraného objemu nebo všech objemů kolizí menších než vybraná hodnota.
     • Vybrat nebo zrušit výběr filtru Ignorováno, a zobrazit tak nebo skrýt ignorované kolize v seznamu.
       Poznámka: Ignorované kolize se zobrazí přeškrtnuté.
     • Kliknout pravým tlačítkem na ignorovanou kolizi a vybrat možnost Zrušit ignorování vybrané položky nebo Zrušit ignorování všech.



   • Možnosti kopírování hodnot do schránky nebo vytištění seznamu.
     Poznámka: Typ kolize je při kopírování hodnoty kolize závitu do aplikace Excel zahrnut v novém sloupci s názvem Poznámka.
   .
