Přidání poznámky s odkazovou čárou

Připojení textové poznámky ke konkrétnímu pohledu nebo geometrii, úprava formátu textu, měrných jednotek a odkazové čáry

Pomocí příkazu Text s odkazem můžete do výkresu přidat poznámky s odkazovými čarami. Jestliže připojíte poznámku odkazové čáry k pohledu nebo geometrii v pohledu, poznámka se přesune nebo vymaže, když se přesune nebo vymaže pohled.

Poznámka: Výchozí formát textu je řízen textem s odkazem určeným výchozím stylem objektu aktivní normy kreslení.

Tip: Při vytváření odkazových čar můžete přidržením klávesy CTRL povolit uchopení odkazové čáry v krocích s úhlem 15°.

Přidání poznámky s odkazovou čárou

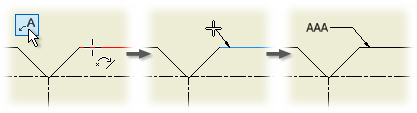

Na pásu karet klikněte na kartu Poznámka panel Text Text s odkazem. V grafickém okně klikněte pro nastavení počátečního bodu odkazové čáry. Jestliže umístíte bod na zvýrazněnou hranu nebo bod, odkazová čára se připojí k této hraně nebo bodu. Chcete-li vytvořit vynášecí čáru, přetáhněte bod připojení odkazové čáry podél hrany. Přesuňte kurzor a klikněte pro přidání vrcholu odkazové čáře. Přidat lze podle potřeby libovolný počet vrcholů. Klikněte pravým tlačítkem na umístění textu a výběrem položky Pokračovat zobrazte dialog Formát textu. V dialogu Formát textu zadejte do textového pole text. Pomocí voleb v dialogu můžete přidat značky a pojmenované parametry nebo změnit formátování textu. Názorná ukázka umístění textu s odkazem do výkresu Poznámka: Změnou formátu textu v dialogu změníte podřazený styl textu kótovacího stylu pouze pro daný text. Chcete-li změnit výchozí formát pro veškerý text, upravte požadovaný vnořený styl textu nebo změnou výchozího stylu objektu určete jiný kótovací styl.

Upravení textu s odkazem

V poznámce lze upravit text nebo změnit značky nebo parametry.

1. Vyberte text u odkazové čáry, klikněte pravým tlačítkem a vyberte z místní nabídky položku Upravit text s odkazem.
2. V dialogu Formát textu kliknutím do textového pole vložte textový kurzor. Text lze odstranit nebo přidat, nebo pomocí voleb v dialogu můžete přidat značky a pojmenované parametry nebo změnit formátování textu.

Změna atributů jednotek textu s odkazem

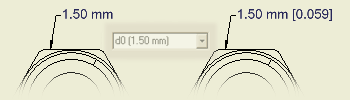

Nastavením textu s odkazovou čárou můžete zobrazit parametry v dvou různých měrných jednotkách. Zobrazí se v jednotkách určených v asociované normě kreslení a v definovaných alternativních jednotkách.

1. Vyberte text u odkazové čáry, klikněte pravým tlačítkem a vyberte z místní nabídky položku Upravit atributy jednotek.
2. Kliknutím zrušíte zaškrtnutí políčka Použít označení norem.
3. Nastavte atributy.

Upravit šipku

Značku ukončení odkazové čáry lze změnit.

1. Vyberte text s odkazovou čárou, klikněte pravým tlačítkem a vyberte z místní nabídky položku Upravit šipku.
2. V dialogu Změna šipky klikněte na šipku a vyberte ze seznamu typ ukončení.

Přidání vrcholu k odkazové čáře

Do odkazové čáry lze přidat body a přetažením bodů definovat další vrcholy.

1. Vyberte text odkazové čáry, klikněte pravým tlačítkem a vyberte z místní nabídky položku Přidat vrchol/odkaz.
2. Přesuňte kurzor nad čáru a kliknutím umístěte nový bod.
3. Klikněte na nový bod a přetáhněte jej do požadovaného místa.

Změna styly při tvorbě textu s odkazem

Na kartě Poznámka, na panelu Formát klikněte na šipku rozevíracího seznamu Styl a vyberte požadovaný styl.

Změna stylu existujícího textu s odkazem

Vyberte text s odkazem, který chcete změnit, a na kartě Poznámka, na panelu Formát klikněte na šipku rozevíracího seznamu Styl a vyberte požadovaný styl.
