Mold Design integruje do aplikace Autodesk Inventor funkce k vytváření forem. Pomocí inteligentních nástrojů a katalogů, které jsou v aplikaci Mold Design k dispozici můžete rychle generovat přesné návrhy forem přímo z digitálních prototypů.
Knihovny místního obsahu aplikace Tooling
Za účelem urychlení instalace obsahuje instalační disk pouze dílčí sadu knihovny místního obsahu aplikace Inventor Mold Metric. Veškerý dostupný obsah si můžete stáhnout z knihoven Obsahového centra aplikace Mold Design
Funkce návrhu formy aplikace Inventor
Pomocí jediného digitálního modelu mohou konstrukční týmy navrhovat produkty zatímco výrobní týmy navrhují formy. Tento proces pomáhá zamezit výrobním chybám a značně zkracuje doby dodání.
Uživatelské rozhraní vás provede logickou posloupností kroků k dokončení návrhu formy.
Klíčové funkce

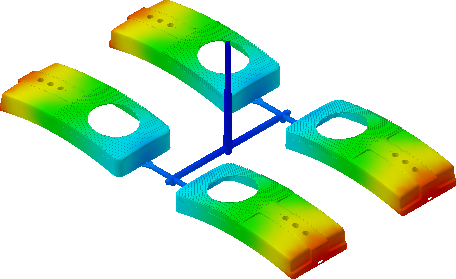

- Analýza Moldflow: Odhalí kvalitu součástí během předběžných fází návrhu, díky čemuž se můžete vyhnout následným problémům.
- Forma rodiny: Poskytuje správu forem rodiny. Můžete přepínat mezi více načtenými plastovými součástmi, abyste dokončili konstrukci dělicí roviny pro každou sadu tvárníku a dutiny.
- Vtokový kanál a vtok: Poskytuje prostředky k určení typu a umístění vtoků a definování náčrtu vtokového kanálu, velikosti a tvarových vlastností.
- Chladicí kanál: Zlepšuje účinnost návrhu formy a zjednodušuje proces vytváření složitých chladicích kanálů.
- Návrh tvárníku a dutiny: Zabývá se komplexními problémy definice dělicí roviny. Kombinace těchto funkcí umožňuje uzavření mezer, adaptivní a automatické vytvoření záplat děr a dělicích povrchů.
- Standardní nástroje a knihovny komponent: Podporuje široký rozsah komponent z komerčních katalogových knihoven a možnost vytváření uživatelských součástí.
- Automatizace výkresu: Díky automatizaci 2D výkresu lze automaticky vygenerovat samostatné nebo dávkové 2D výkresy profesionální formy na základě 3D modelů formy. Funkce Správa výkresu poskytuje zkratku k zobrazení, vymazání, otevření nebo přejmenování automaticky generovaných 2D výkresů.

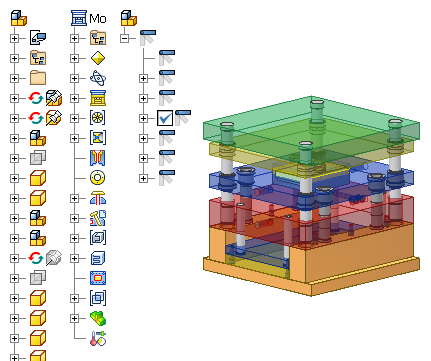

- Standardní a uživatelské základny forem: Poskytuje přístup ke knihovně široké řady standardních základen forem od více než 14 dodavatelů. Pomocí funkce Přizpůsobit základnu formy můžete přidávat, odstraňovat nebo přizpůsobovat komponenty a znovu sestavovat všechny komponenty sestavy základny formy. Bez znalosti programování můžete zahrnout své vlastní návrhy základny formy.
- Úplná asociativita: Aplikace Mold Design poskytuje úplnou asociativitu v celém procesu návrhu formy. Libovolně můžete měnit návrhy formy. Změny provedené do tvarovatelné součásti se automaticky doplní do tvárníku a dutiny. Jakékoliv změny v chladicích kanálech, deskách nebo standardních komponentách se automaticky projeví v základně formy.
