Práce s iPrvky

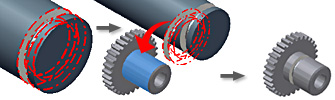

Popisuje postup vytvoření iPrvku z iSoučásti nebo ze skupiny prvků a výběr geometrie používané k jeho umístění v součásti. Lze upravovat soubory iPrvků, umístěné iPrvky a náčrty iPrvků.

Vytvoření iPrvku

1. Na pásu karet klikněte na kartu Správa panel Autor Extrahovat iPrvek .
2. Na modelu nebo v prohlížeči vyberte jeden nebo více konstrukčních prvků pro extrahování.
3. V dialogu Extrahovat iPrvek použijte šipky k přidání (nebo odebrání) parametrů náčrtu ze seznamu Vybrané prvky do seznamu Rozměry. První načrtnutý prvek zobrazený v seznamu je základní prvek, který se používá k umístění vytvářeného iPrvku.
4. Nastavte typ na možnost Standardní iPrvek nebo iPrvek razníku plechu (volitelné). Možnost iPrvek razníku plechu vyžaduje samostatnou středovou značku bodu náčrtu v náčrtu prvku. Kromě toho můžete vybrat možnost Rozvinout do rozvinu u iPrvků, které rozvinout nelze.
5. Dvojitým kliknutím na názvy parametrů ve stromu prvků nebo v okně Parametry je lze vhodně pojmenovat.
   • Název. Název se zobrazí v prohlížeči při umístění iPrvku.
   • Hodnota. Aktuální hodnota je výchozí. Parametr Meze omezuje novou hodnotu.
   • Meze. Jedná se o rozevírací nabídku, která určuje omezení možných vstupů do pole Hodnota. Lze vybrat následující tři možnosti:
     • Žádné. Hodnota parametru nebude nijak omezena.
     • Rozsah. Umožňuje určit minimální a maximální hodnoty pomocí symbolů menší než, rovná se a nekonečno. Záporné minimální hodnoty změní u umístěného iPrvku směr hloubky nebo umístění křivky náčrtu vzhledem k hraně.
     • Seznam. Zobrazuje hodnoty, které zadáte nebo vložíte ze schránky.
   • Výzva. Zobrazuje text, který zadáte v dialogu, když je iPrvek umístěn do součásti.
6. V oblasti Umístění geometrie dvakrát klikněte na hodnoty Název a Výzva a zadejte popisný název prvku a pokyny k umístění iPrvku při vložení do souboru součásti. Příklad: Rovina profilu 3 (Název) a Vyberte rovinu profilu (Výzva).
7. Vytvořte náčrt, který bude reprezentovat iPrvek a poté použijte nástroj Náčrt k vytvoření zjednodušené reprezentace prvku (volitelné).
8. Uložte iPrvek pod jedinečným názvem.

Názorná ukázka způsobu vytváření iPrvku

Úpravy souborů iPrvků a náčrtů

1. Otevřete soubor iPrvku a na pásu karet klikněte na kartu iPrvek panel iPrvek Upravit iPrvek.
2. V dialogu Upravit iPrvek použijte šipky k přidání (nebo odebrání) parametrů náčrtu ze seznamu Vybrané prvky do seznamu Rozměry. První načrtnutý prvek zobrazený v seznamu je základní prvek, který se používá k umístění upravovaného iPrvku.
3. Dvojitým kliknutím na názvy parametrů ve stromu prvků nebo v okně Parametry je lze vhodně pojmenovat.
   • Název. Název se zobrazí v prohlížeči při umístění iPrvku.
   • Hodnota. Aktuální hodnota je výchozí. Parametr Meze omezuje novou hodnotu.
   • Meze. Jedná se o rozevírací nabídku, která určuje omezení možných vstupů do pole Hodnota. Lze vybrat následující tři možnosti:
     • Žádné. Hodnota parametru nebude nijak omezena.
     • Rozsah. Umožňuje určit minimální a maximální hodnoty pomocí symbolů menší než, rovná se a nekonečno. Záporné minimální hodnoty změní u umístěného iPrvku směr hloubky nebo umístění křivky náčrtu vzhledem ke raně.
     • Seznam. Zobrazuje hodnoty, které zadáte nebo vložíte ze schránky.
   • Výzva. Zobrazuje text, který zadáte v dialogu, když je iPrvek umístěn do součásti.
4. V oblasti Umístění geometrie dvakrát klikněte na hodnoty Název a Výzva a zadejte popisný název prvku a pokyny k umístění iPrvku při vložení do souboru součásti.
5. V prohlížeči klikněte pravým tlačítkem na iPrvek a přidejte jednu nebo více uživatelských iVlastností. Poté, co jsou uživatelské vlastnosti přidány na kartu uživatelských vlastností souboru součásti, který daný iPrvek používá, klikněte na tlačítko Použít.

Přejmenování iPrvku

1. V dialogu Extrahovat iPrvek ve stromu prvků klikněte pravým tlačítkem na nejvyšší úroveň.
2. Do textového pole zadejte nový název konstrukčního prvku. Když umístíte iPrvek, objeví se v prohlížeči nový název, ale nezmění se uložený název souboru .
Poznámka: V názvech prvků nepoužívejte mezery ani speciální znaky. Pro snadnější použití iPrvku přiřaďte souboru iPrvku (.ide) a samotnému iPrvku podobné názvy.

Úpravy umístěného iPrvku

1. V prohlížeči klikněte pravým tlačítkem na iPrvek a poté klikněte na možnost Upravit iPrvek.
2. V části Poloha klikněte na novou plochu nebo pracovní rovinu, na kterou chcete iPrvek přemístit.
3. Pro změnu hodnot parametru klikněte do řádku a zadejte novou hodnotu.
4. Chcete-li změnit orientaci souřadnicového systému, klikněte na značku pro posun souřadnicového systému , a poté přesuňte nebo otočte iPrvek

Poznámka: Geometrii ani parametry nelze přidávat ani odstraňovat.
