Před odesláním souboru součásti do služby Configurator 360 připravte model podle následujících kroků.
- Přístup:
-
Pás karet:
karta Autodesk 360
panel služby Configurator 360
Odeslat do služby Configurator 360
Další informace o pokynech k odesílání souborů naleznete v Nápovědě k nástroji Configurator 360 online.
Před odesláním souboru do služby Configurator 360 proveďte následující úkony:
- Určete jednoduchou součást aplikace Inventor (soubor IPT), kterou chcete odeslat, a ujistěte se, že model v aplikaci Inventor funguje.
- Vyberte součást jen s několika odkrytými parametry, které byly přejmenovány nebo vytvořeny v okně Parametry aplikace Inventor. Parametry označené jako klíčové budou také zpracovány. Vyberte součást, která:
- Nemá žádné externí reference (například odvozené prvky).
- Neobsahuje složité možnosti aplikace Inventor.
- Obsahuje jeden nebo více parametrů.
- Služba Configurator 360 přečte parametry a zobrazí upravitelný dialog.
- Zaškrtněte políčka Klíč u všech důležitých parametrů, které chcete zahrnout do uživatelského rozhraní služby Configurator 360.
- Přejmenujte parametry modelu (změnit název, aby se lišil od stylu d0), které mají být zahrnuty do uživatelského rozhraní služby Configurator 360. Všechny přejmenované parametry modelu a uživatelské parametry budou zahrnuty do uživatelského rozhraní služby Configurator 360.
Poznámka:- Po odeslání může klient služby Configurator 360 tyto parametry zobrazit v nové aplikaci, kterou jste vytvořili. Seznam viditelných parametrů lze také upravit na webu služby Configurator 360.

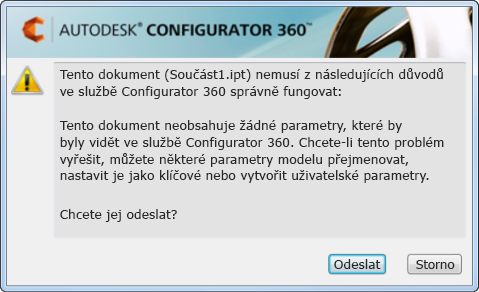

- Pokud soubor součásti není správně připraven, zobrazí se následující chybová zpráva:
- 3D tělesa se zobrazují ve webovém prohlížeči služby Configurator 360 příjemce. Když se interakce zastaví, zobrazí aktualizace rendrovaného obrázku po krátké prodlevě textury, materiály, průhlednost a neobjemové nebo jiné než 3D prvky, které jsou k dispozici v modelu aplikace Inventor. Pracovní geometrie, která je k dispozici v modelu aplikace Inventor, se nezobrazuje.
