Možnosti správy vztahu mezi návrhem a výkresovými pohledy za účelem dosažení různých vylepšení procesu
Reprezentace zobrazení návrhu je vytvořena v prostředí sestavy a zachovává stav zobrazení sestavy. Když vytvoříte výkresový pohled sestavy, můžete vybrat libovolnou reprezentaci zobrazení návrhu, které jsou v dané sestavě definovány.
Rovněž můžete vytvořit asociativní vztah mezi reprezentací zobrazení návrhu a výkresovým pohledem. Jestliže u výkresového pohledu povolíte asociativitu s reprezentací zobrazení návrhu, výkresový pohled se bude při změnách v reprezentaci zobrazení návrhu v prostředí sestavy automaticky aktualizovat.
Vytvoření asociace mezi reprezentací zobrazení návrhu a výkresovým pohledem
- S výkresovým pohledem mohou být asociativní pouze veřejné reprezentace zobrazení návrhu. Důvěrné reprezentace zobrazení návrhu lze použít pro tvorbu výkresového pohledu, ale jsou statické a nebudou aktualizovány se změnami modelu.
- Reprezentace zobrazení návrhu asociovaná s odstraněným odkazovaným souborem odstraní asociativní vztah reprezentace zobrazení návrhu. Stejně tak při odstranění reprezentace zobrazení návrhu asociované s odkazovaným souborem odstraní asociativní vztah reprezentace zobrazení návrhu.
Pokyny pro vytváření pohledů
- Reprezentace úrovně podrobností je třeba vytvořit v sestavě, nikoliv ve výkrese. V prohlížeči výkresu nelze vypnout komponenty.
- Vypnuté komponenty se v prohlížeči výkresu nezobrazí.
- Pohledy výkresu zůstávají asociativní k vybrané reprezentaci úrovně podrobností. Zobrazení se po změně reprezentace úrovně detailů automaticky aktualizuje.
- Pokud je soubor sestavy otevřený, výchozí je aktivní reprezentace úrovně detailů. Pokud není provedena žádná možnost, je referenční hlavní úroveň podrobností.
- Systémové reprezentace Všechny komponenty vypnuty a Všechny součásti vypnuty nejsou k dispozici, protože v těchto případech není viditelná žádná geometrie.

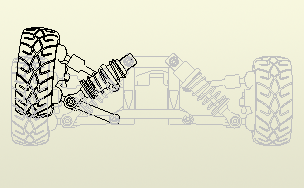

- Reprezentace zobrazení návrhů, které označují komponenty jako průhledné, ovlivňují asociativní výkresové pohledy. V takových pohledech mají nastavení průhlednosti modelu přednost před nastavením průhlednosti výkresových pohledů.
- Pohled můžete dále uživatelsky upravovat určením reprezentace zobrazení návrhu. Neviditelné komponenty v reprezentaci zobrazení návrhu se do pohledu nevypočítávají.
Pokyny vytváření a vedení poznámek
- Poznámky, které mají své referenční prvky vypnuté, jsou odstraněny, pokud nenastavíte možnost zachování osiřelých poznámek na kartě Výkres dialogu Nastavení dokumentu.
- Obecné poznámky můžete vytvořit jen k zapnutým komponentám. Pokud je poznámka osamělá, protože její referenční prvek je vypnutý, bude odstraněna, nebo ji můžete vztáhnout k novému referenčnímu objektu.
- Seznam součástí vždy odkazuje jen na reprezentaci Hlavní úrovně podrobností. V seznamu součástí se nikdy neodrazí vypnutí nebo zapnutí ve kterékoliv reprezentaci úrovně podrobností.
- Balónky se vytvoří jen pro zapnuté komponenty. Změníte-li reprezentaci úrovně detailů tak, že symbol odkazuje na vypnutou komponentu, bude symbol odstraněn.
- Tabulky dír nezobrazují informace o komponentech, které jsou v pohledu vypnuty.
- Pokud je při změně reprezentace úrovně podrobností nějaká komponenta zapnutá, bude aktualizována včetně dír v ní.
- Poznámky k dírám připojeným ke komponentu, který je vypnut, se odstraní.
Použití reprezentací zobrazení návrhu ke zvýšení výkonu
- Chcete-li využít výhody zlepšení výkonu a úspory paměti, proveďte kterýkoli z následujících úkonů:
- Vyberte reprezentaci zobrazení návrhu, v níž jsou zobrazeny pouze komponenty, které musí být viditelné. Všechny komponenty, které jsou v reprezentaci zobrazení návrhu neviditelné, se do paměti nenačtou.
- Soubor sestavy používaný pro výkresový pohled zavřete, aby nedošlo k načtení jeho grafiky do paměti.
- Chcete-li model zobrazený ve výkresu upravovat, klikněte v nabídce aplikace na položku Otevřít, vyberte soubor sestavy a klikněte na položku Možnosti. Vyberte reprezentaci, která je ve výkresu použita.
Vytvoření výkresových pohledů pomocí polohových reprezentací sestavy

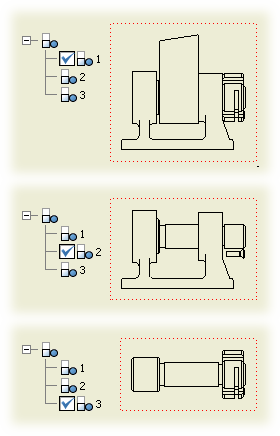

Polohové reprezentace pořídí kinematický „snímek“ sestavy pro zobrazení, jak vypadají komponenty v různém uspořádání. Do sestavy lze uložit více polohových reprezentací. Polohovou reprezentaci lze při tvorbě základního výkresového pohledu určit pomocí názvu. Vytvořený pohled je asociativní s polohovou reprezentací a je aktualizován, aby se v něm projevily změny reprezentace.
- Vytvořte nebo otevřete výkres.
- Na pásu karet klikněte na kartu Umístění pohledů
panel Vytvořit
Základní.
- V dialogu Výkresový pohled vyberte soubor modelu.
- Na kartě Komponenta vyberte v seznamu Poloha polohovou reprezentaci.
- V dialogu Pohled výkresu nastavte ostatní možnosti a klikněte na tlačítko OK.
Změna reprezentace zobrazení návrhu pro výkresový pohled

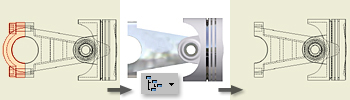

Když vytvoříte výkresový pohled sestavy, můžete vybrat libovolnou reprezentaci zobrazení návrhu, které jsou v dané sestavě definovány. Zaškrtnutím políčka Asociativní můžete také vytvořit asociativní vztah mezi reprezentací zobrazení návrhu a pohledem výkresu.
Reprezentace zobrazení návrhu pro výkresový pohled a vztah mezi nimi lze po umístění pohledu změnit.
- Klikněte pravým tlačítkem v pohledu výkresu a klikněte na možnost Úpravy pohledu
- V dialogu Výkresový pohled změňte reprezentaci zobrazení návrhu.
Vytvoření výkresů sestav pomocí reprezentací úrovně detailů
Reprezentaci úrovně detailů použijte při tvorbě výkresu sestavy nejvyšší úrovně ke snížení počtu souborů načtených do paměti.
Při tvorbě pohledu výkresu si můžete zvolit reprezentaci úrovně detailů. Při počítání pohledu výkresu se nepoužívají vypnuté komponenty.
Po vytvoření pohledu můžete pohled výkresu upravovat a zvolit jinou reprezentaci úrovně podrobností.
- Na pásu karet klikněte na kartu Umístění pohledů
panel Vytvořit
Základní.
- V dialogu Výkresový pohled vyberte soubor modelu.
- Zvolte úroveň podrobností, která bude v pohledu reprezentována.
- V dialogu Výkresový pohled určete další nastavení a klikněte na tlačítko OK.
