Kopírování, posunutí nebo otočení geometrie 2D náčrtu

Chcete-li zkopírovat nebo posunout geometrii v náčrtu aplikace Inventor, vyberte jeden nebo více elementů a poté definujte základní bod nového umístění geometrie. Geometrii otočíte tak, že vyberete elementy a poté určíte středový bod.
Tip: Ve výchozím nastavení se základní a středové body přichytí na nejbližší vertikální či horizontální osu. Chcete-li toto přichycení přepsat, během nastavování bodu stiskněte a podržte klávesu CTRL. Alternativně také můžete před zahájením operace zrušit výběr možnosti Přichytit k rastru na kartě Náčrt v dialogu Možnosti aplikace (karta Nástroje panel Možnosti).

Kopírování geometrie

  1. Ve 2D náčrtu klikněte na kartu Náčrt panel Upravit Kopírovat .

    Otevře se dialog Kopírovat a ve výchozím nastavení se aktivuje režim výběru.

  2. V dialogu Kopírovat lze volitelně určit kteroukoli z následujících možností:
    Optimalizovat pro jednoduchý výběr.
    Provede automatický přechod do režimu základního bodu po provedení jednoho výběru v grafickém okně. Tuto možnost vyberte, pokud chcete upravit pouze jeden výběr.
    Přesné zadání.
    Aktivuje panel nástrojů Přesné zadání, který umožňuje určit umístění upravené geometrie zadáním konkrétních souřadnic X a Y.
    Schránka [CTRL+C]
    Uloží dočasnou kopii vybrané geometrie za účelem jejího vložení do jiného náčrtu.
  3. V grafickém okně vyberte geometrii, kterou chcete zkopírovat:
    • Kliknutím vyberte jeden element.
    • Přetažením vytvořte sadu výběru.
    • Klikněte pravým tlačítkem a vyberte položku Vybrat vše.
  4. Pokud je to nutné, kliknutím na položku Základní bod v dialogu Kopírovat přejděte do tohoto režimu.
  5. Kliknutím v grafickém okně nastavte základní bod nebo zadejte souřadnice na panelu nástrojů Přesné zadání.
  6. Kliknutím v grafickém okně nebo pomocí panelu nástrojů Přesné zadání nastavte koncový bod. Stisknutím klávesy BACKSPACE lze akci vrátit zpět.

    Při posouvání ukazatele myši se v dynamickém náhledu zobrazují přerušované čáry reprezentující původní geometrii a plné čáry reprezentující geometrii, kterou kopírujete.

  7. Postup lze dokončit kliknutím na položku Hotovo v dialogu Kopírovat, kliknutím pravým tlačítkem a výběrem položky Hotovo nebo stisknutím klávesy ESC.

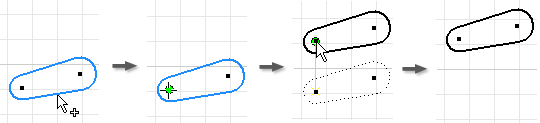

Posunutí geometrie

  1. Ve 2D náčrtu klikněte na kartu Náčrt panel Upravit Posun . Otevře se dialog Posunout a ve výchozím nastavení se aktivuje režim výběru.
  2. V dialogu Posunout lze volitelně určit kteroukoli z následujících možností:
    Optimalizovat pro jednoduchý výběr.
    Provede automatický přechod do režimu základního bodu po provedení jednoho výběru v grafickém okně. Tuto možnost vyberte, pokud chcete posunout pouze jeden výběr.
    Přesné zadání.
    Aktivuje panel nástrojů Přesné zadání, který umožňuje určit umístění upravené geometrie zadáním konkrétních souřadnic X a Y.
    Kopírovat
    Posune kopii výběru.
  3. V grafickém okně vyberte geometrii, kterou chcete posunout:
    • Kliknutím vyberte jeden prvek.
    • Přetažením vytvořte sadu výběru.
    • Klikněte pravým tlačítkem a vyberte položku Vybrat vše.
  4. Pokud je to nutné, kliknutím na položku Základní bod v dialogu Posun přejděte do tohoto režimu.
  5. Kliknutím v grafickém okně nastavte základní bod nebo zadejte souřadnice na panelu nástrojů Přesné zadání.
  6. Kliknutím v grafickém okně nebo pomocí panelu nástrojů Přesné zadání nastavte koncový bod. Stisknutím klávesy BACKSPACE lze akci vrátit zpět.

    Při posouvání ukazatele myši se v dynamickém náhledu zobrazují přerušované čáry reprezentující původní geometrii a plné čáry reprezentující geometrii, kterou posouváte.

  7. Postup lze dokončit kliknutím na položku Hotovo v dialogu Posun, kliknutím pravým tlačítkem a výběrem položky Hotovo nebo stisknutím klávesy ESC.

Názorná ukázka posunutí geometrie náčrtu

Get Adobe Flash player

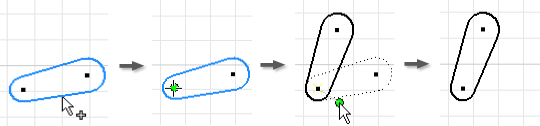

Otočení geometrie

  1. Ve 2D náčrtu klikněte na kartu Náčrt panel Upravit Otočit . Otevře se dialog Otočit a ve výchozím nastavení se aktivuje režim výběru.
  2. V dialogu Otočit lze volitelně určit kteroukoli z následujících možností:
    Optimalizovat pro jednoduchý výběr.
    Provede automatický přechod do režimu středového bodu po provedení jednoho výběru v grafickém okně. Tuto možnost vyberte, pokud chcete otočit pouze jeden výběr.
    Přesné zadání.
    Aktivuje panel nástrojů Přesné zadání, který umožňuje určit umístění upravené geometrie zadáním konkrétních souřadnic X a Y.
    Kopírovat
    Otočí kopii výběru.
  3. V grafickém okně vyberte geometrii, kterou chcete otočit:
    • Kliknutím vyberte jeden prvek.
    • Přetažením vytvořte sadu výběru.
    • Klikněte pravým tlačítkem a vyberte položku Vybrat vše.
  4. Pokud je to nutné, kliknutím na položku Středový bod v dialogu Otočit přejděte do tohoto režimu.
  5. Kliknutím v grafickém okně nastavte středový bod nebo zadejte souřadnice na panelu nástrojů Přesné zadání.
  6. Kliknutím v grafickém okně nebo pomocí panelu nástrojů Přesné zadání nastavte koncový bod. Stisknutím klávesy BACKSPACE lze akci vrátit zpět.

    Při posouvání ukazatele myši se v dynamickém náhledu zobrazují přerušované čáry reprezentující původní geometrii a plné čáry reprezentující geometrii, kterou otáčíte. Hodnota úhlu v dialogu Otočit se dynamicky aktualizuje.

    Hodnota úhlu v dialogu Otočit se dynamicky aktualizuje.
    Poznámka: Úhel otočení lze určit také ručně. Pokud zadáte hodnotu, zůstane pevně dána, dokud ji nezměníte nebo nekliknete v grafickém okně.
  7. Postup lze dokončit kliknutím na položku Hotovo v dialogu Otočit, kliknutím pravým tlačítkem a výběrem položky Hotovo nebo stisknutím klávesy ESC.

Názorná ukázka otočení geometrie náčrtu

Get Adobe Flash player

Změnit chování vazeb při posouvání nebo otáčení geometrie

Pokud vám v posunutí nebo otočení geometrie brání vazby, aplikace Inventor zobrazí dialog s upozorněním. Toto výchozí chování lze změnit v rozbalené oblasti dialogů Posun a Otočit.
