Cvičení 1: Export mapy do souboru Autodesk SDF

Výkres použitý v Lekci 2: Začištění výkresů obsahuje objektová data . Objektová data se skládají z atributů skutečných objektů, které objekty výkresu představují. Objektová data jsou uložena v samotné mapě a jsou připojena k vlastním objektům výkresu.

Při exportu objektů výkresu můžete pomocí objektových dat vytvořit v souboru SDF třídy prvků. Výsledné třídy prvků mají vlastnosti, které odpovídají atributům objektových dat.

V tomto cvičení mají osy silnic ve výkresu tři atributy objektových dat: počet pruhů, rychlostní limit a povrch.

Výukové video

Pokud jste připojeni k internetu, přehrajte si videofilm, jak lze exportovat všechna data mapy do jediného souboru SDF. Kroky tohoto postupu jsou uvedeny pod videofilmy.

Export objektů výkresu do souboru SDF

1. Přejděte na a otevřete mapu Street_Centerlines.dwg, kterou jste použili v Lekci 2: Začištění výkresu.
2. Klikněte na kartu Výstuppanel Převod dat mapyExport aplikace Map 3D.
3. V dialogu Umístění exportu proveďte tyto úkony:
   • Zkontrolujte, zda je rámeček Soubor typu nastaven na Autodesk SDF (*.SDF).
   • Zadejte umístění a název exportovaného souboru.
   • Klikněte na tlačítko OK.
4. Zkontrolujte, zda je v dialogu Export na kartě Výběr vybrána možnost Vybrat vše.

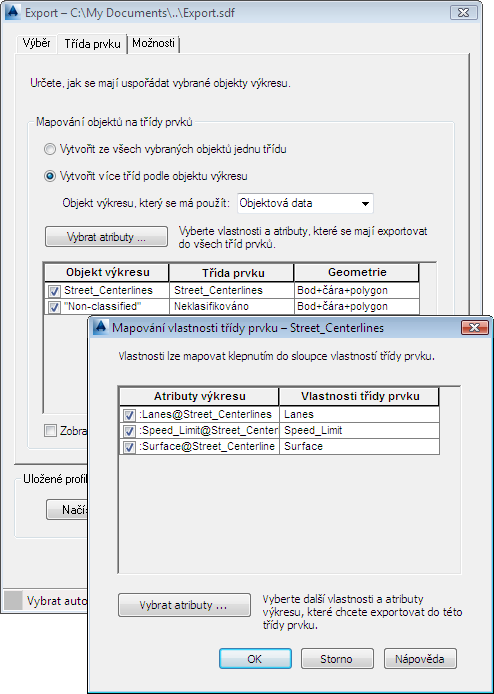

5. Klikněte na kartu Třída prvku a proveďte tyto úkony:
   • Klikněte na možnost Vytvořit více tříd podle objektu výkresu.
   • Pro položku Objekt výkresu, který se má použít vyberte možnost Objektová data.
   • Pod položkou Objekt výkresu zrušte zaškrtnutí políčka Neklasifikováno.
   • Pod položkou Třída prvku klikněte na položku Osy silnic.
   • Klikněte na tlačítko procházení, které se objeví v poli


   Objektová data pro položku Osy silnic mají tři atributy: počet pruhů, rychlostní limit a povrch.

6. V dialogu Mapování tříd prvků proveďte tyto úkony:
   • Klikněte na tlačítko Vybrat atributy.
   • Rozbalením položky Objektová data zobrazte atributy, které budou vlastnostmi nové třídy prvku.
   • Kliknutím dvakrát na tlačítko OK se vraťte do dialogu Export.
7. Kliknutím na tlačítko OK exportujte objekty výkresu do souboru SDF.

Pomocí okna Datové připojení se připojte k výslednému souboru SDF. Videofilm s postupem naleznete v tématu Cvičení 2: Přidávání dat do mapy pomocí funkce Datového připojení ve výukovém programu Úvod do aplikace AutoCAD Map 3D 2018.

Prvky v souboru SDF můžete upravit pomocí příkazů aplikace AutoCAD.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Publikování mapy do souboru DWF.
