Beim Erstellen eines neuen 3D-Modells ist es oft sinvoll, Referenz- oder "Blaupausen"-Bilder als Orientierungshilfe für die 3D-Geometrie einzurichten. In der Regel handelt es sich bei solchen Bildern um Pläne, die die Seiten- und Vorderansicht sowie die Draufsicht des zu modellierenden Objekts zeigen.

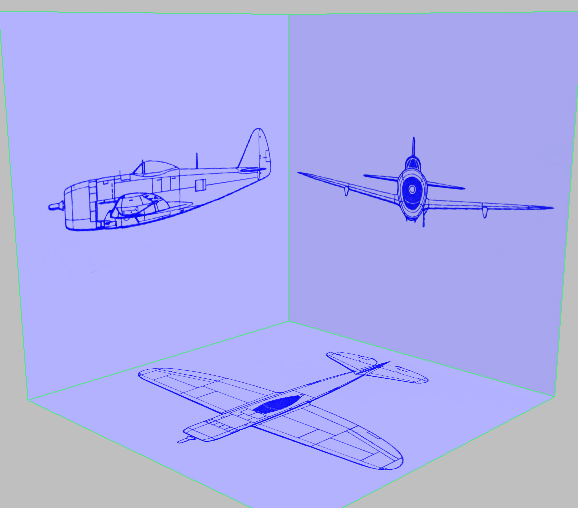

Virtuelles Studio für das P-47-Modell
Sie können solche Pläne beispielsweise im Internet finden, sie aus einem Buch oder der Anleitung eines Maßstabsmodells scannen oder eigenhändig zeichnen.
Hier sind einige Hinweise zur Vorbereitung für die Verwendung in 3ds Max:
- Wenn Sie die Größe der Bilder ändern müssen, ändern Sie sie gemeinsam, damit die Maße in allen drei Bildern übereinstimmen.
Viele Bildbearbeitungsprogramme verfügen über Hilfslinien oder Lineale, mit deren Hilfe Sie die Bilder auf einen gemeinsamen Mittelpunkt ausrichten und sicherstellen können, dass die Maße übereinstimmen.
- Ändern Sie Bilder in ein quadratisches Format um.
Quadratische Bilder können für die Anwendung auf 3ds Max-Geometrie leichter ausgerichtet werden.
- Geben Sie den Bildern eine Farbe.
Für diesen Lehrgang werden Blautöne verwendet, die nostalgische Erinnerungen an Blaupausen aus Papier wachrufen. Ein wichtigerer Grund ist jedoch, dass es in 3ds Max unmöglich ist, weiße Auswahlfelder vor einem weißen Hintergrund zu sehen.
In 3ds Max selbst können Sie im virtuellen Studio drei Ebenen einrichten. Für diesen Lehrgang verwenden wir interne Einheiten (1 interne Einheit entspricht 1 Zoll), und für die Referenzebenen die gleiche Pixelanzahl wie für die Blaupausen: 800 x 800.
Mappen Sie die Bilder folgendermaßen auf die Ebenen:
- Stellen Sie die Selbstillumination auf 100 Prozent ein.
Wenn Ihre Szene Lichtquellen verwendet, werden die Blaupausen-Bilder immer sichtbar sein.
- Wählen Sie alle Ebenen aus, klicken Sie mit der rechten Maustaste und wählen "Objekteigenschaften". Aktivieren Sie im Dialogfeld "Objekteigenschaften" die Option "Rückseite ausblenden".
Auf diese Weise ausgeblendet das Bild beim Betrachten des Modells durch eine der Ebenen hindurch nicht die Sicht.
- Deaktivieren Sie ebenfalls im Dialogfeld "Objekteigenschaften" die Option "Eingefrorenes grau anzeigen".
Durch Einfrieren der Ebenen können Sie an dem Modell arbeiten, ohne versehentlich die Ebenen auszuwählen. Eingefrorene Objekte werden standardmäßig in Grau angezeigt: Durch Deaktivieren dieser Option können Sie die Ebenen einfrieren, aber trotzdem ihre Blaupausen-Bilder sehen.
- Frieren Sie die Ebenen ein.
- Stellen Sie für alle vier Ansichtsfenster die Ansicht auf "Schattiert" oder "Realistisch" (F3 oder UMSCHALT+F3).
Sie können jetzt mit dem Modellieren beginnen.
