Das Anzeigen von Konturendarstellungen bestimmter Zustandsvariablen ist die beste Methode zur Bewertung der Strukturstabilität des Heizkörpertanks. Im Besonderen werden SVAR13, der Matrixfehlerindex und SVAR1, der Bruchzustand, untersucht.
- Nachdem der Job abgeschlossen wurde, kehren Sie zu der ANSYS Mechanical-Umgebung zurück, und wählen Sie Solution aus der Modellstruktur.
- Klicken Sie auf und geben Sie SVAR13 in das Ausdrucksfeld ein. SVAR13 stellt den Ausfallindex der Matrixkonstituente dar.
- Legen Sie die Anzeigezeit auf 0,01 Sekunden fest.
- Klicken Sie mit der rechten Maustaste auf Benutzerdefiniertes Ergebnis und wählen Sie Umbenennen.
- Benennen Sie das Ergebnis mit SVAR13.
- Wiederholen Sie die Schritte 2 bis 5 für SVAR1.
- Wählen Sie Solution aus der Baumstruktur des Modells erneut, und klicken Sie auf und suchen Sie die Datei radiatortank_ame.rst.
- Nach dem Laden der Ergebnisse wählen Sie das ErgebnisSVAR13.
- Ändern Sie die Deformationsskala in 0.0 (Unverformt) und wechseln Sie zur Registerkarte Diagramm.

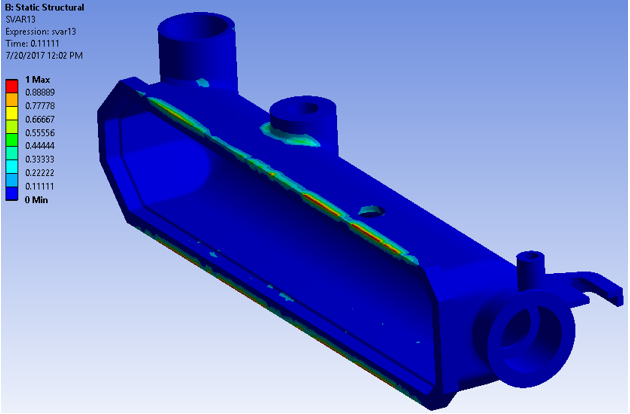

- Klicken Sie auf die Schaltfläche Wiedergabe auf der Registerkarte Diagramm und überwachen Sie SVAR13, während der Druck auf das Bauteil angewendet wird. SVAR13 gibt einen Hinweis darauf, wie nahe die Materialmatrix vor einem Ausfall steht.
Wenn der Fehlerindex 1.0 erreicht, ist der Ausfall eingetreten. Der erste Hinweis auf einen Fehler tritt bei Zeitschritt 0.09 s auf.

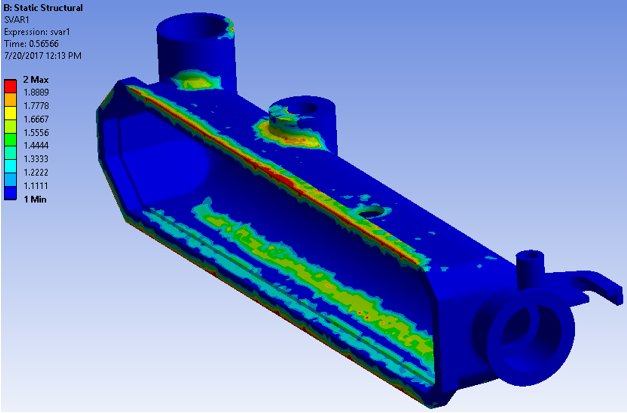

- Wechseln Sie nun zum Ergebnisse für SVAR1. SVAR1 gibt den Schadenszustand des Verbundmaterials an. Ein Wert 1 bedeutet keinen Bruch, und ein Wert 2 bedeutet, dass der Integrationspunkt gebrochen ist.
- Durchlaufen Sie die Analyse, um zu sehen, wie der Ausfall im Tank fortschreitet.
