- Nachdem der Job abgeschlossen ist, öffnen Sie die Datenbankdatei pedal_assembly.wbpj.
- Klicken Sie mit der rechten Maustaste auf Model im statischen Strukturanalyse-System, und wählen Sie Edit.
- Wenn ANSYS Mechanical geöffnet wird, wählen Sie Lösung aus der Modellstruktur aus.
- Klicken Sie auf Tools > Read Result Files, und suchen Sie die Datei pedal_assembly_ame.rst.
- Klicken Sie auf User Defined Result, und geben Sie SVAR12 in das Ausdrucksfeld ein. SVAR12 stellt die Festigkeitsreduktionsfaktoren für die Punkte dar, die auf der Schweißoberfläche liegen.
- Legen Sie die Anzeigezeit auf 0.005 Sekunden fest.
- Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Benutzerdefinierte Ergebnisse, und wählen Sie Alle Ergebnisse auswerten aus.

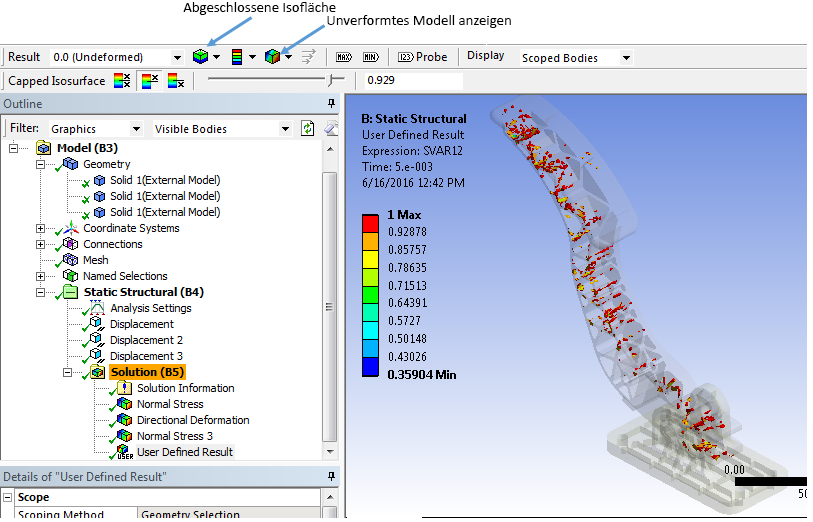

- Wenn die Ergebnisse angezeigt werden, wählen Sie die Geometriedarstellung Abgeschlossene Isoflächen, und klicken Sie auf das Symbol Oben Abgeschlossene Isoflächen.
- Wählen Sie in der Dropdown-Liste Kanten die Option Unverformtes Modell anzeigen aus.
Nun werden die Festigkeitsreduktionsfaktoren für jeden Punkt auf der Schweißoberfläche angezeigt. Beachten Sie, dass der Festigkeitsreduktionsfaktor für den Großteil des Modells in der Nähe von 1 liegt. Das zeigt an, dass bei der Spritzgusssimulation gute Verarbeitungsbedingungen verwendet wurden.
Das aus Extron 3019 HS gefertigte Material, das in diesem Lernprogramm verwendet wird, zeichnet sich für die Verwendung mit Zug und Druck aus. Betrachten wir die Druckreaktion, indem wir die Komponente S22 der Spannung für eines der unter Druck geladenen Elemente darstellen.
- Wählen Sie Lösung in der Modellstrukturansicht.
- Fügen Sie ein neues Ergebnis Normale Spannunghinzu (Lösung > Spannung > Normale Spannung).
- Ändern Sie die Ausrichtung in die Y-Achse.
- Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Normale Spannung, und wählen Sie Alle Ergebnisse auswerten aus.
- Wählen Sie ein einzelnes Element aus, das unter Druck geladen ist. Klicken Sie mit der rechten Maustaste, und fügen Sie eine neue Normale Spannung auf der Y-Achse für das ausgewählte Element ein.

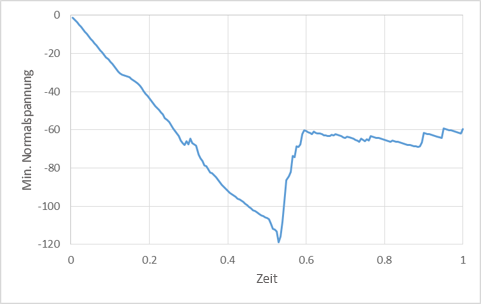

- Werten Sie die Ergebnisse erneut aus, und stellen Sie den Mindestwert der normalen Spannung dar. Die Ergebnisse unterscheiden sich je nach ausgewähltem Element.
Beachten Sie, wie das Element einen Belastungsabfall erfährt, wenn das Kriterium für das Druckversagen ausgelöst wird. Nach dem Belastungsabfall entwickelt sich die Plastizitätsreaktion weiter wie zuvor. Da es immer noch eine physische Kollision zwischen den unter Druck geladenen Materialien besteht, macht dieses Verhalten Sinn. Weitere Informationen zur Implementierung des Druckmaterialmodells Sie unter Druck im Theoriehandbuch.
