Um die Ausrichtungsmarkierungen zu verwenden, muss der Nordpfeil im Modell erstellt werden.

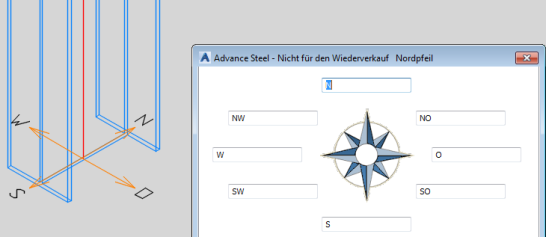

Der Nordpfeil wird in der xy-Ebene entsprechend der aktuellen Position des BKS erstellt. Der Nordpfeil kann mithilfe der Griffpunkte verschoben werden. Sie können seine Ausrichtung im Dialogfeld Eigenschaften festlegen. Einem Modell kann immer nur ein Nordpfeil hinzugefügt werden.
Nordpfeile für Hauptteil-/Einzelteildetails
Für Hauptteil-/Einzelteildetails können Sie den Nordpfeil über die Advance Ansichtseigenschaften oder durch Konfigurieren des Zeichnungsstils aktivieren.
Folgen Sie diesen Schritten, um mithilfe des Zeichnungsstils diese Funktion zu aktivieren:
- Öffnen Sie Zeichnungsstil Verwaltung.
- Wählen Sie den gewünschten Zeichnungsstil aus und erweitern Sie ihn.
- Wählen Sie die gewünschte Ansicht des Zeichnungsstils aus.

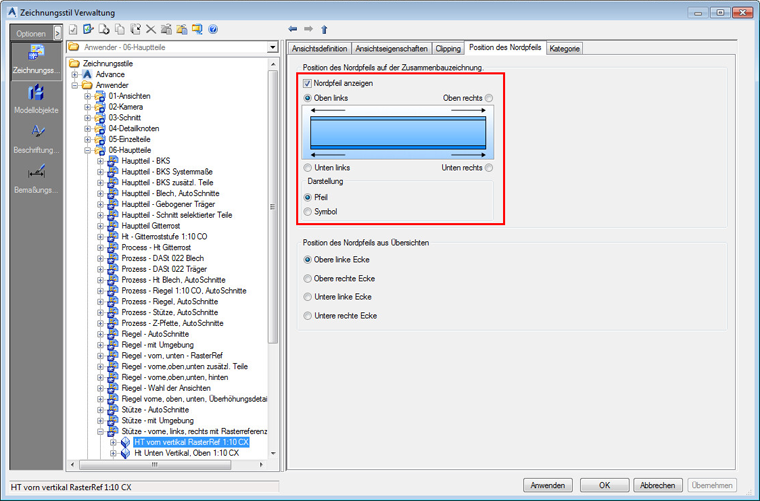

- Öffnen Sie auf der rechten Seite des Dialogfelds die Registerkarte Position des Nordpfeils.
- Aktivieren Sie die Option Nordpfeil anzeigen.
- Definieren Sie die Position des Nordpfeils (die vier Eckpunkte).

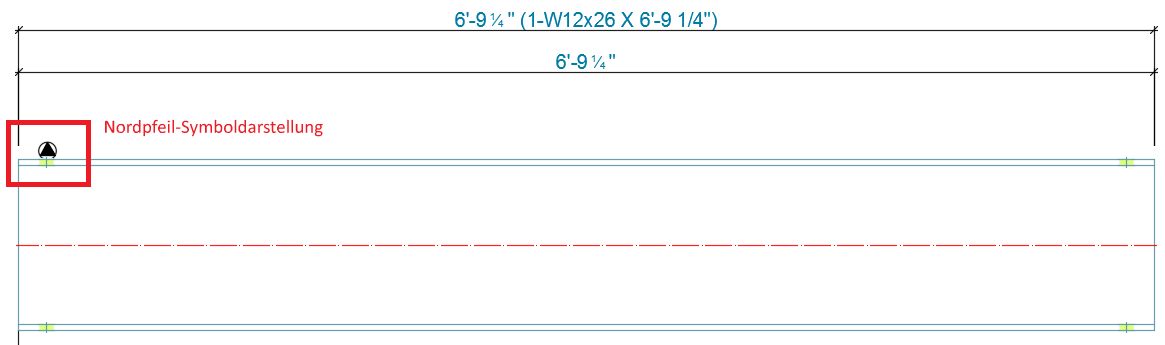

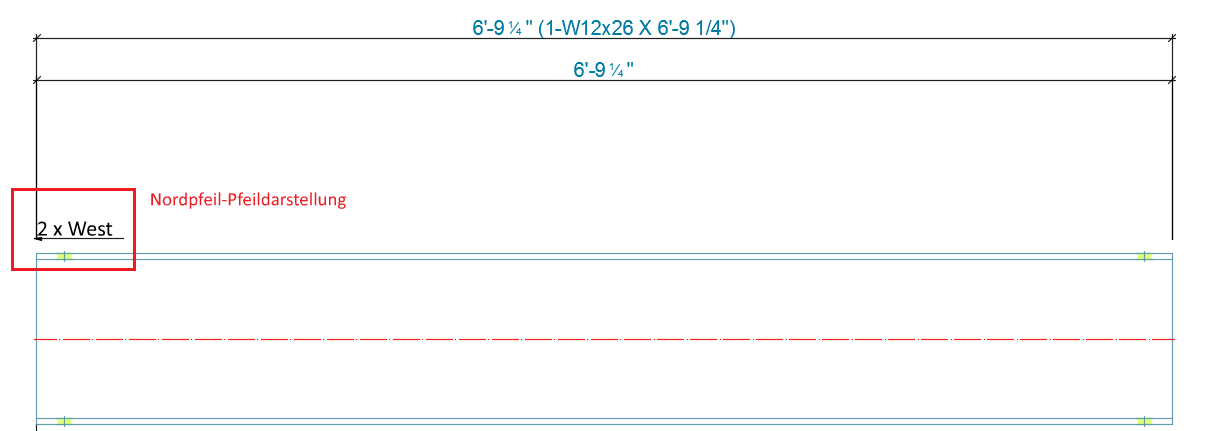

- Wählen Sie die Darstellungsart für den Nordpfeil: Pfeil oder Symbol.
- Klicken Sie auf Anwenden.
Um diese Funktion über die Advance Ansichtseinstellungen in der Detailzeichnung zu aktivieren, folgen Sie diesen Schritten:
- Öffnen Sie die Detailzeichnung.
- Klicken Sie mit der rechten Maustaste auf ein Detail und wählen Sie Advance Eigenschaften.
- Wählen Sie die Registerkarte Ausrichtung.
- Aktivieren Sie die Option Nordpfeil anzeigen.

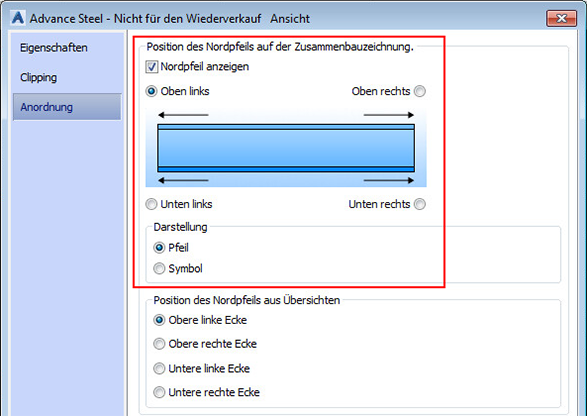

- Definieren Sie die Position des Nordpfeils (die vier Eckpunkte).
- Wählen Sie die Darstellungsart für den Nordpfeil: Pfeil oder Symbol.
- Verwenden Sie die Schaltfläche OK.
Nordpfeile auf Übersichtszeichnungen
Nordpfeile in Übersichtszeichnungen werden nur für Baugruppen (Hauptteile) erstellt, die bereits mit aktiviertem Nordpfeil detailliert wurden.
Für Übersichtszeichnungen können Sie die Nordpfeile durch Konfigurieren des Zeichnungsstils (ZS) aktivieren.
Um Übersichtszeichnungen mit Nordpfeilen zu versehen, führen Sie die folgenden Schritte aus:
- Öffnen Sie Zeichnungsstil Verwaltung.
- Wählen Sie den gewünschten Zeichnungsstil (1).
- Wählen Sie die gewünschte Ansicht des Zeichnungsstils (2).
- Wählen Sie die Objektdarstellungskategorie und erweitern Sie sie (3).
- Wählen Sie die Objekte aus, die Sie mit Nordpfeilen (4) versehen möchten.

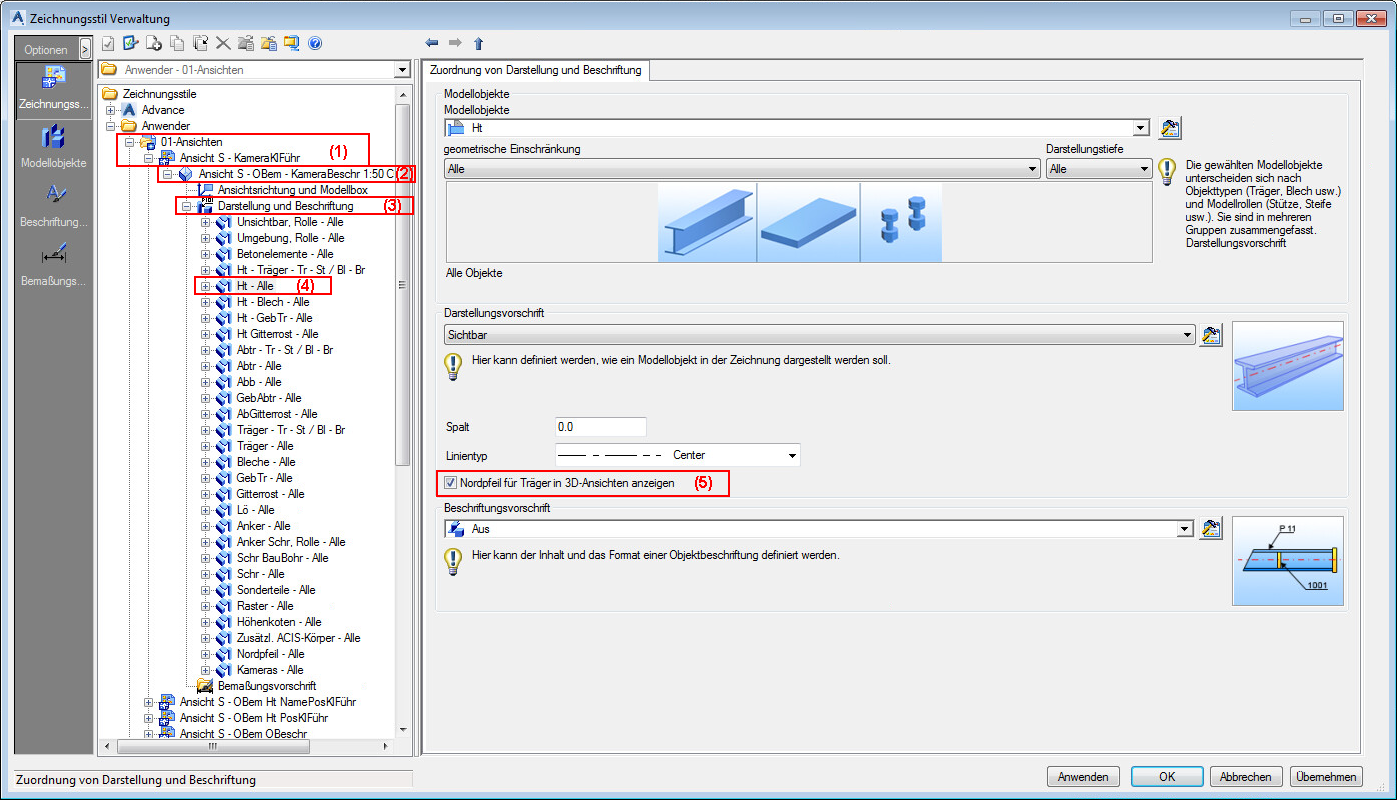

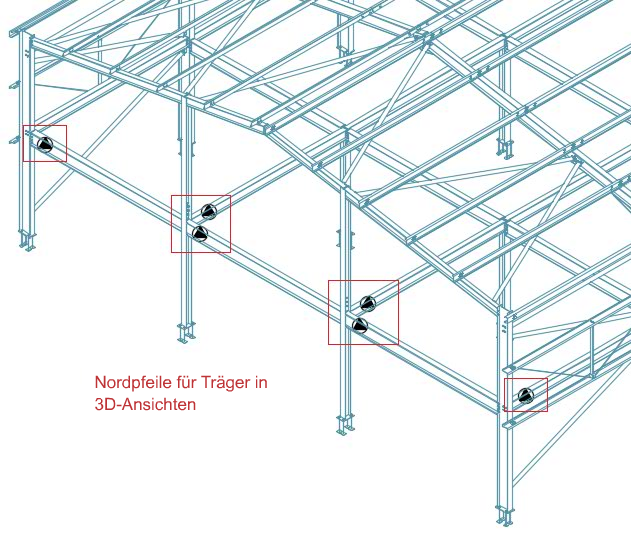

- Aktivieren Sie rechts im Dialogfeld (Registerkarte Objektdarstellung) die Option Nordpfeil für Träger in 3D-Ansichten anzeigen anzeigen (5).
- Klicken Sie auf Anwenden.
Nordpfeil in einer Übersichtszeichnung anzeigen
Für Übersichtszeichnungen können Sie die Nordpfeile durch Konfigurieren des Zeichnungsstils anzeigen.
Die meisten Zeichnungsstile für Übersichtszeichnungen sind so konfiguriert, dass der Nordpfeil angezeigt wird. Folgen Sie andernfalls diesen Schritten:
- Öffnen Sie Zeichnungsstil Verwaltung.
- Wählen Sie den gewünschten Zeichnungsstil.
- Wählen Sie die gewünschte Ansicht des Zeichnungsstils aus und erweitern Sie diese.
- Wählen Sie die Objektdarstellung.

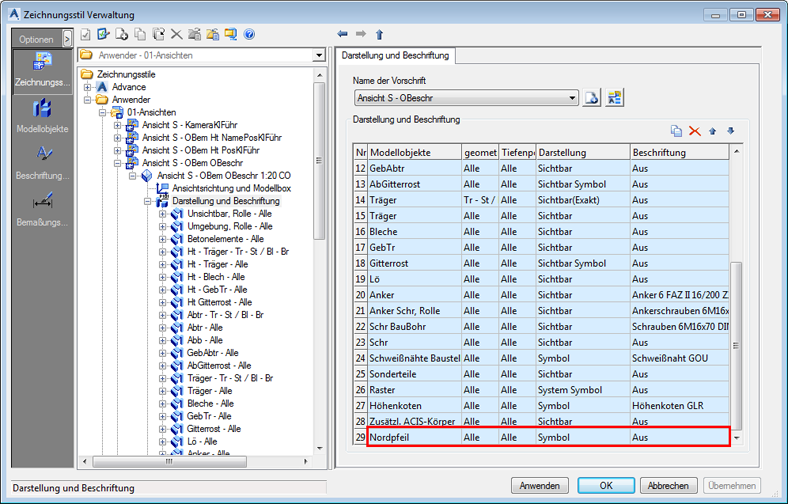

- Fügen Sie in der rechten Seite des Dialogfelds (Registerkarte Objektdarstellung) eine neue Darstellung hinzu.
- Klicken Sie in den ausgewählten Modellobjekten auf Umbenennen und geben Sie den Namen Nordpfeil für die neue Darstellung ein.
- Wählen Sie Nordpfeil in der Modellobjektliste aus.
- Wählen Sie in der Modellrollenliste Alle Modellrollen aus.
- Wählen Sie aus der Filterliste Keine aus.
- Definieren Sie die Darstellungsvorschrift Symbol.
- Klicken Sie auf Anwenden.
- Wählen Sie die gewünschte Ansicht des Zeichnungsstils aus.
- Öffnen Sie auf der rechten Seite des Dialogfelds die Registerkarte Position des Nordpfeils.
- Mit der Option Position des Nordpfeils aus Übersichten können Sie die Ecke definieren, in der das Symbol platziert wird.
- Klicken Sie auf Anwenden.
