RailDoubleTrack

Zuordnung

Der Zuordnungspunkt befindet sich an der Mittellinie zwischen den Schienen der linken Spur. Die Spuren können relativ zu diesem Punkt mithilfe der Parameter des Querschnittsbestandteils verschoben werden.

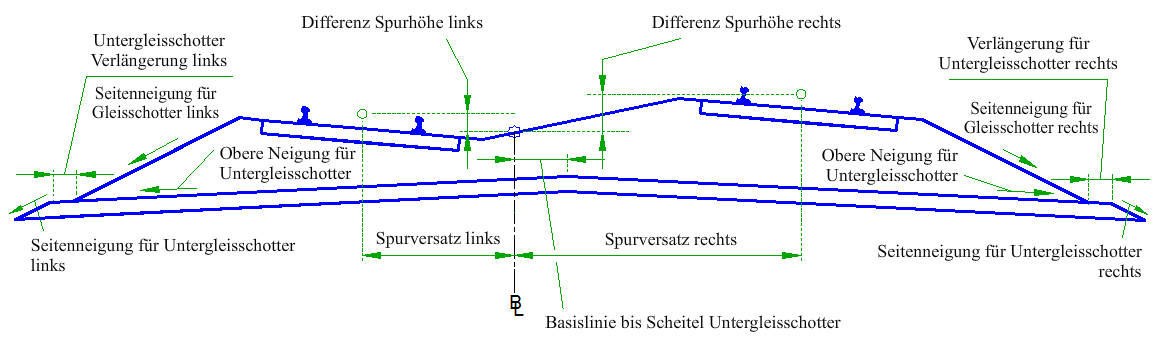

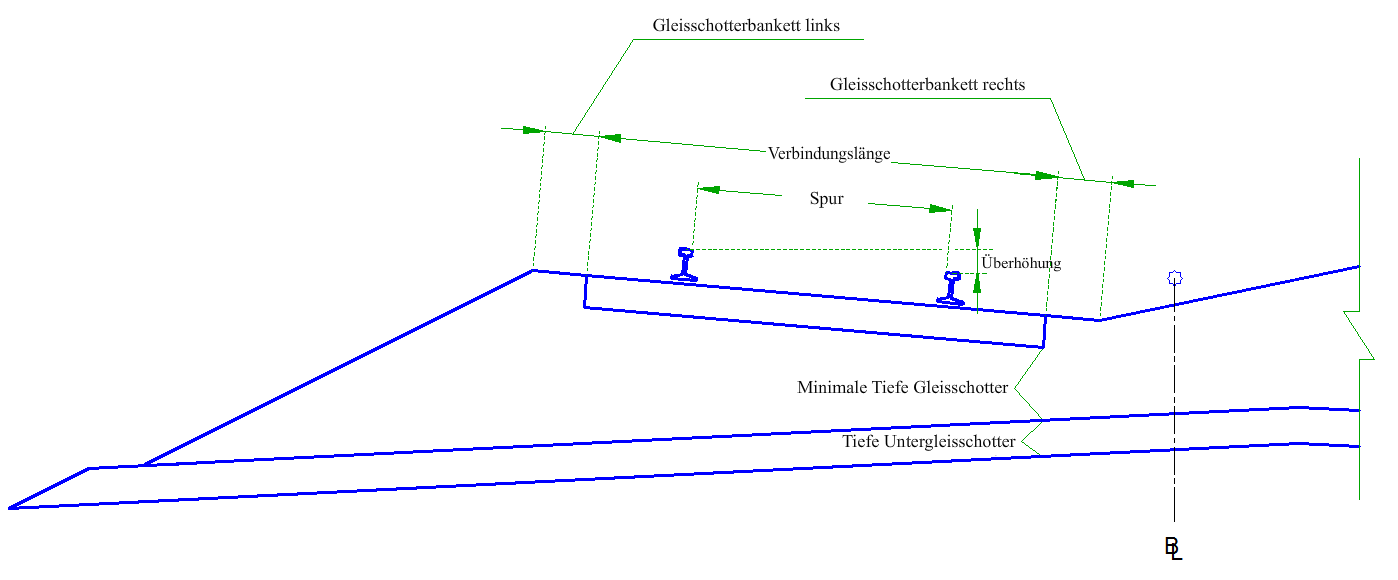

Eingabeparameter

Anmerkung: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen („%“) als prozentuale Neigung gekennzeichnet.

Parameter	Beschreibung	Typ	Vorgabe
Messen der Überhöhung bei	Bestimmt, ob der Höhenunterschied von Schienen zwischen der Risslinie (Fläche) der einzelnen Schiene od. der Mittellinie jeder Schiene liegt.	Auswahlliste: Risslinie zu Risslinie Mittellinie zu Mittellinie	Mittellinie zu Mittellinie
Vorgabemäßige Überhöhung	Der vorgegebene Höhenunterschied zwischen Schienen. Der Wert ist positiv, wenn die rechte Schiene höher als die linke ist, und negativ, wenn rechte Schiene niedriger als die linke ist. Dieser Wert wird in der Entwurfsdarstellung angewendet und dient der Beobachtung, wie der Querschnittsbestandteil auf verschiedene Überhöhungswerte reagiert. Dieser Wert wird von einer Überhöhung überschrieben, wenn diese in der Basislinienachse vorhanden ist.	Numerisch	0
Spur	Der Abstand zwischen den Innenflächen der Schienen.	Numerisch, nicht negativ	56,5" 1435 mm
Basislinie zur ML rechte Spur	Der Versatz von der Basislinienachse zur Mittellinie der rechten Spur.	Numerisch	0
Basislinie zur ML linke Spur	Der Versatz von der Basislinienachse zur Mittellinie der linken Spur.	Numerisch	16 ft 6 m
Spurhöhenunterschied links	Der vertikale Versatz zwischen dem Längsschnitt-Neigungspunkt der Basislinie und dem Mittelpunkt zwischen den Spuren. Dieser Wert wird überschrieben, wenn auf die Spur ein Höhenziel angewendet wird.	Numerisch	0
Spurhöhenunterschied rechts	Der vertikale Versatz zwischen dem Längsschnitt-Neigungspunkt der Basislinie und dem Mittelpunkt zwischen den Spuren. Dieser Wert wird überschrieben, wenn auf die Spur ein Höhenziel angewendet wird.	Numerisch	Numerisch
Schienenkopfbreite	Breite des Schienenkopfes.	Numerisch, nicht negativ	2,72" 69 mm
Schienentiefe	Tiefe der Schiene von oben bis zur Oberseite der Verbindungsplatte.	Numerisch, nicht negativ	6,625" 168 mm
Schienenbasisbreite	Breite der Basis der Schiene.	Numerisch, nicht negativ	5,5" 0,14 m
Stärke der Verbindungsplatte	Die Stärke der Verbindungsplatte, was auch der Abstand zwischen dem unteren Rand der Schiene und der Oberseite der Verbindung ist.	Numerisch, nicht negativ	1" 25 mm
Schienenbasis bis Gleisschotter	Abstand von der Unterseite der Schiene bis zur Oberseite des Gleisschotters. Wenn dieser Wert gleich der Stärke der Verbindungsplatte ist, ist die Oberseite des Gleisschotters mit den Oberseiten der Verbindungen bündig.	Numerisch, nicht negativ	1" 25 mm
Verbindungslänge	Länge der Verbindung (auch bekannt als Schwelle).	Numerisch, nicht negativ	8,5 ft 2,59 m
Verbindungstiefe	Die Tiefe der Verbindung.	Numerisch, nicht negativ	7" 178 mm
Minimale Tiefe des Gleisschotters	Der Mindestwert für die vertikale Entfernung zwischen dem unteren Ende der Verbindung und der Oberseite des Untergleisschotters. Die Position dieses Mindestabstandes ändert sich in den verschiedenen Phasen der Überhöhung. Weitere Informationen finden Sie unter „Verhalten“ weiter unten.	Numerisch, nicht negativ	12" 305 mm
Bankettbreite für Gleisschotter links	Der Abstand vom Ende der Verbindung bis zum Anfang der Seitenneigung des Gleisschotters.	Numerisch, nicht negativ	1 ft 0,30 m
Bankettbreite für Gleisschotter rechts	Der Abstand vom Ende der Verbindung bis zum Anfang der Seitenneigung des Gleisschotters.	Numerisch, nicht negativ	1 ft 0,30 m
Seitenneigung für Gleisschotter links	Die Neigung der Seite des Gleisschottermaterials. Die Neigung der Oberseite des Gleisschottermaterials entspricht der Neigung der Verbindung, die aus der Überhöhung resultiert.	Neigung, nicht negativ	2:1
Seitenneigung für Gleisschotter rechts	Die Neigung der Seite des Gleisschottermaterials. Die Neigung der Oberseite des Gleisschottermaterials entspricht der Neigung der Verbindung, die aus der Überhöhung resultiert.	Neigung, nicht negativ	2:1
Untergleisschotter Tiefe	Die Tiefe des Untergleisschottermaterials.	Numerisch, nicht negativ	8" 203 mm
Basislinie bis Scheitel Untergleisschotter	Der Versatz von der Basislinie zum Scheitel des Untergleisschotters.	Numerisch	10 ft 3 m
Obere Neigung des Untergleisschotters	Die obere Neigung der linken und rechten Seite des Untergleisschotters mit der Mittellinie des Querschnittsbestandteils als Anschlusspunkt.	Neigung, nicht negativ	40:1
Verlängerung für Untergleisschotter (links und rechts)	Der Abstand von der Spitze des Gleisschottermaterials zum Anfang der Seitenneigung des Untergleisschottermaterials.	Numerisch, nicht negativ	12" 0,30 m
Seitenneigung für Gleisschotter	Die Neigung der Seite des Untergleisschottermaterials.	Neigung, nicht negativ	2:1
Schienen auslassen	Verhindert das Zeichnen von Schienenpunkten, Verknüpfungen und Profilen.	Ja/Nein	Nein
Verbindung auslassen	Verhindert das Zeichnen von Verbindungspunkten, Verknüpfungen und Profilen.	Ja/Nein	Nein
Gleisschotter auslassen	Verhindert das Zeichnen von Gleisschotterpunkten, Verknüpfungen und Profilen. Wenn diese Option auf „Ja“ eingestellt ist, wird der Untergleisschotter ebenfalls nicht gezeichnet.	Ja/Nein	Nein
Untergleisschotter auslassen	Verhindert das Zeichnen von Untergleisschotterpunkten, Verknüpfungen und Profilen. Wenn die Option „Untergleisschotter auslassen“ auf „Ja“ eingestellt ist, wird der Untergleisschotter ungeachtet der Einstellung nicht gezeichnet.	Ja/Nein	Nein
Bodenfüllung auslassen	Verhindert das Zeichnen von Bodenfüllpunkten, Verknüpfungen und Profilen. Wenn die Option „Gleisschotter/Untergleisschotter auslassen“ auf „Ja“ eingestellt ist, wird die Bodenfüllung ungeachtet der Einstellung nicht gezeichnet.	Ja/Nein	Nein
Neigung der unteren Tragschicht	Die Neigung der Materialseite der unteren Tragschicht.	Neigung, nicht negativ	1:1

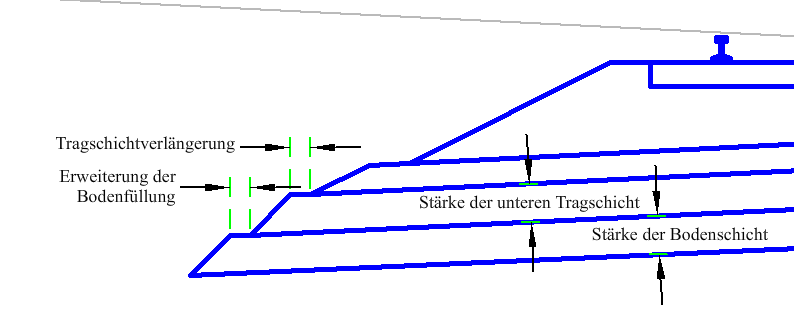

Erweiterung Sauberkeitsschicht	Der Abstand von der Spitze des Untergleisschottermaterials zum Anfang der Seitenneigung des Materials der Sauberkeitsschicht.	Numerisch, nicht negativ	0,5 ft 0,150 m
Tiefe der unteren Tragschicht	Die Tiefe des Materials der unteren Tragschicht.	Numerisch, nicht negativ	12" 300 mm
Tragschicht auslassen	Verhindert das Zeichnen von Tragschichtpunkten, Verknüpfungen und Profilen. Wenn die Option „Gleisschotter/Untergleisschotter/Bodenfüllung auslassen“ auf „Ja“ eingestellt ist, wird die Tragschicht ungeachtet der Einstellung nicht gezeichnet.	Ja/Nein	Nein
Neigung der Bodenfüllung	Die Neigung der Seite des Bodenfüllmaterials.	Neigung, nicht negativ	1:1
Tiefe der Bodenfüllung	Die Tiefe des Bodenfüllmaterials.	Numerisch, nicht negativ	12" 300 mm
Erweiterung der Bodenfüllung	Der Abstand von der Spitze des Bodenfüllmaterials zum Anfang der Seitenneigung des Untergleisschottermaterials.	Numerisch, nicht negativ	0,5 ft 150 mm

Zielparameter

In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.

Parameter	Beschreibung	Status
Spurversatz links	Kann verwendet werden, um die horizontale Position der Mittellinie der linken Spur festzulegen.	Optional
Spurversatz rechts	Kann verwendet werden, um die horizontale Position der Mittellinie der rechten Spur festzulegen.	Optional
Spurhöhe links	Kann verwendet werden, um die Höhe des Mittelpunkts zwischen den linken Schienen festzulegen. Überhöhung wird nach Platzierung dieses Punktes angewendet, sodass der tatsächl. Punkt zw. den Schienen variieren kann, da um jede Schiene Drehungen auftreten können.	Optional
Spurhöhe rechts	Kann verwendet werden, um die Höhe des Mittelpunkts zwischen den rechten Schienen festzulegen. Überhöhung wird nach Platzierung dieses Punktes angewendet, sodass der tatsächl. Punkt zw. den Schienen variieren kann, da um jede Schiene Drehungen auftreten können.	Optional

Logische Zuweisung zur Laufzeit

Keine.

Ausgabeparameter

Keine.

Verhalten

Wenn keine Ziele angewendet werden, wird die Spurposition durch Spurversatz links, Spurversatz rechts, Spurhöhenunterschied links und Spurhöhenunterschied rechts bestimmt. Diese Werte platzieren die Mittelpunkte zwischen den Spuren. Vorgabemäßig ist der linke Spurversatz Null, wodurch die Mittellinie der linken Spur an der Basislinie platziert wird. Wenn Zielausrichtungen und Profil angewendet werden, werden diese Werte überschrieben.

Anmerkung: Bitte beachten Sie, dass bei Zielausrichtungen für Spurmittellinien die Spuren immer lotrecht zur Basislinie bleiben, nicht zur Zielausrichtung. Wenn die Zielausrichtungen nicht parallel zur Basislinienausrichtung sind, tritt eine Verzerrung auf und die Spurbemaßungen werden nicht exakt dargestellt.

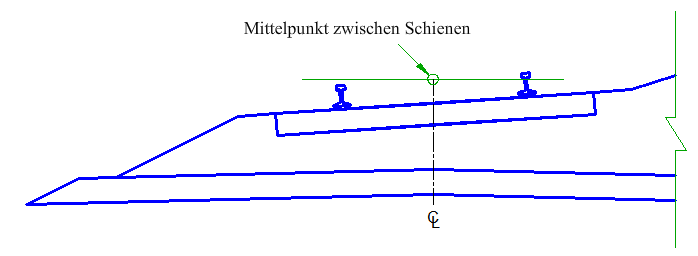

Wenn Schienenüberhöhungsinformationen auf die Basislinienausrichtung angewendet werden, drehen sich die Schienen entsprechend. Der Punkt, um den sie drehen, hängt von der Einstellung für die Drehpunktmethode ab, die in den Überhöhungsinformationen für die Ausrichtung enthalten ist. Wenn die Drehpunktmethode „Tiefrand – Schiene“ ist, wird die Schiene an der Innenseite der Kurve in Spurhöhe gehalten und die Höhe der äußeren Schiene wird angepasst (gleich der Überhöhung).

Fall 1: Drehpunktmethode auf „Tiefrand – Schiene“ eingestellt

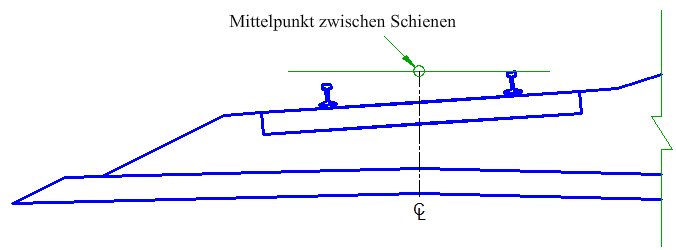

Wenn die Drehpunktmethode „Tiefrand – Schiene“ ist, wird die Schiene an der Innenseite der Kurve in Spurhöhe gehalten und die Höhe der äußeren Schiene wird angepasst (gleich der Überhöhung).

Fall 2: Drehpunktmethode auf „Hochrand – Schiene“ eingestellt

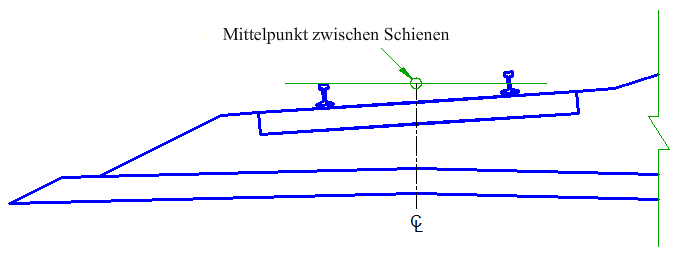

Wenn die Drehpunktmethode „Hochrand – Schiene“ ist, wird die Schiene an der Außenseite der Kurve in Spurhöhe gehalten und die Höhe der inneren Schiene wird angepasst (gleich der Überhöhung).

Fall 3: Drehpunktmethode „Basislinie auf Mitte“ eingestellt

Wenn die Drehpunktmethode „Basislinie auf Mitte“ ist, werden beide Schienen an den Wert gleich der halben Überhöhung angepasst: die Außenschiene nach oben, die Innenschiene nach unten.

Für alle Fälle wird der Wert für die minimale Tiefe des Gleisschotters an der Position des minimalen Abstandes zwischen Verbindung und Untergleisschotter angewendet. Die obere Neigung des Untergleisschotters wird unabhängig vom Parameter „Obere Neigung des Untergleisschotters“ gesteuert. Die Position des Scheitels des Untergleisschotters wird durch den Parameter „Basislinie bis Scheitel Untergleisschotter“ gesteuert.

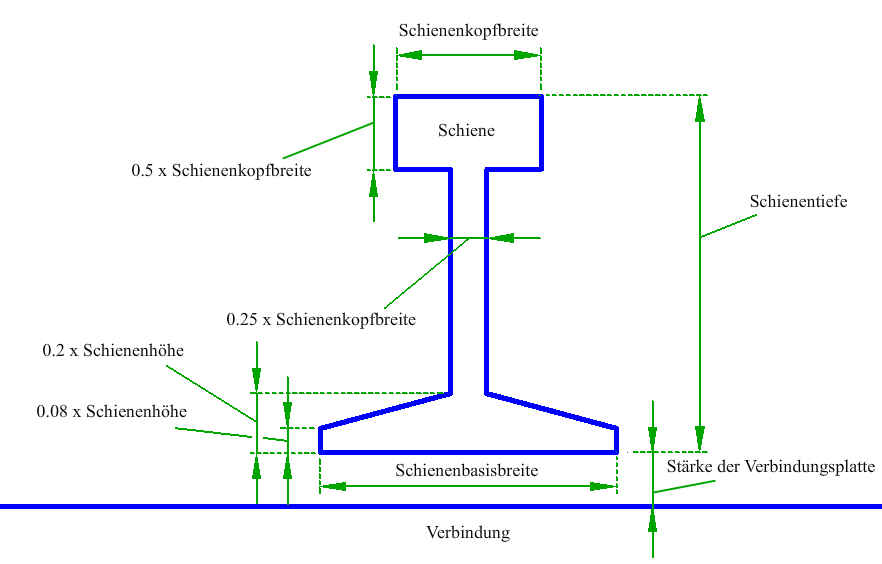

Schienendetail

Das in diesem Querschnittsbestandteil verwendete Schienenprofil ist eine vereinfachte Annäherung von branchenüblichem Schienenprofil und Bemaßungen. Schienenkopfbreite, Schienentiefe und Schienenbasisbreite sind als Eingabeparameter verfügbar und werden zur Ableitung der verbleibenden annähernden Bemaßungen verwendet.

Verhalten in der Entwurfsdarstellung

In der Entwurfsdarstellung stellt der Querschnittsbestandteil die Verknüpfungen dar, die aus Schienen, Verbindung, Gleisschotter, Untergleisschotter und Seitenneigungen bestehen.

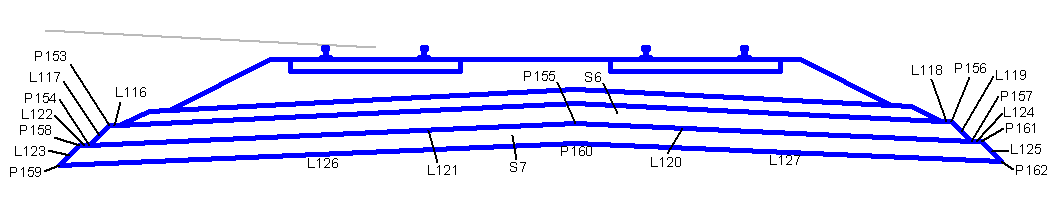

Punkt-, Verknüpfungs- und Profilartcodes

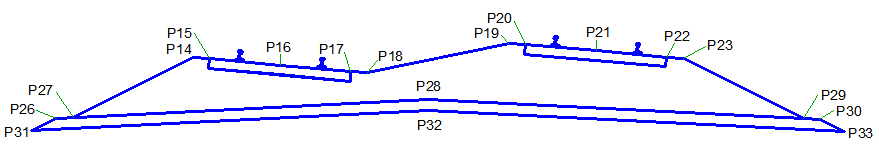

In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.

Punkt, Verknüpfung oder Profilart	Code	Beschreibung
P1, P4–P13	Schiene	Schiene
P2	Cl_Rail	Mittellinie der Schiene
P3	Gauge_Line, Schiene	Risslinie (innere Kante der Schienenoberseite)
P14, P18, P19, P23	Top_Edge_Ballast	Oberkante des Gleisschottermaterials
P15, P17, P20, P22	Verbindung	Obere Ecke der Verbindung
P16, P21	CL_Tie	Mittellinie der Oberseite der Verbindung
P26, P30	Top_Edge_Subballast	Oberkante des Untergleisschottermaterials
P27, P29	Bottom_Edge_Ballast	Unterkante des Gleisschottermaterials
P28	Top_Subballast	Oberseite des Untergleisschottermaterials an der Mittellinie
P31, P33	Bottom_Edge_Subballast	Unterkante des Untergleisschottermaterials
P32	Bot_Subballast	Unterseite des Untergleisschottermaterials an der Mittellinie
P153	Top_Edge_SoilFill
P154	Bottom_Edge_SoilFill
P155	Bottom_SoilFill
P156	Top_Edge_SoilFill
P157	Bottom_Edge_SoilFill
P158	Top_Edge_SubBase
P159	Bottom_Edge_SubBase
P160	Bottom_SubBase
P161	Top_Edge_SubBase
P162	Bottom_Edge_SubBase

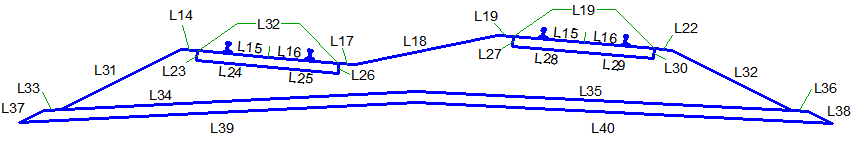

L1, L2	Top_Rail, Schiene	Schienenoberseite
L3–L13	Schiene	Schiene
L14, L17, L22, L23	Gleisschotter, Top	Oberseite des Gleisschotters
L15, L16	Tie, Top_Tie	Oberseite der Verbindung
L18–L21	Verbindung	Verbindung
L24, L27–L29	Untergleisschotter, Top	Oberseite des Untergleisschotters
L25, L26	Gleisschotter, Untergleisschotter	Gleisschotter und Untergleisschotter
L30, L31	Untergleisschotter, Datum	Unterseite des Untergleisschotters
L32	Gleisschotter, Ballast_Between_Ties	Gleisschottermaterial im offenen Bereich zwischen den Verbindungen. Kann ebenfalls verwendet werden, wenn Verbindungen ausgelassen werden.
L116–L119	Top, SoilFill	Bodenfüllung
L120–L121	SoilFill, Tragschicht	Bodenfüllung
L122–L125	Top, Tragschicht	Tragschicht
L126–L127	Tragschicht, Datum	Tragschicht

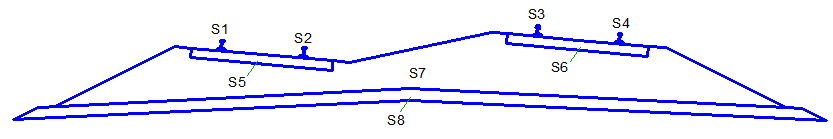

S1, S2	Schiene	Schienen
S3	Verbindung	Verbindung
S4	Gleisschotter	Gleisschotter
S5	Untergleisschotter	Untergleisschotter
S6	SoilFill	Bodenfüllung
S7	Tragschicht	Tragschicht
