In dieser Übung verwenden Sie die Referenztextkomponente zum Erstellen eines einzelnen Beschriftungsstils, mit dem zwei Objekte unterschiedlichen Typs beschriftet werden.
Die Beschriftungskomponente Referenztext wird zum Beschriften mehrer Objekttypen mit einer einzelnen Beschriftung verwendet. Sie können Referenzen auf DGMs, Längsschnitte, Parzellen und Achsen einfügen. Jede referenzierte Textkomponente kann nur auf ein AutoCAD Civil 3D-Objekt verweisen. Wenn ein Beschriftungsstil auf mehrere Objekte verweisen soll, erstellen Sie für jedes referenzierte Objekt eine einzelne Referenztextkomponente.
In dieser Übung erstellen Sie einen Beschriftungsstil, der die Achsstation und die DGM-Höhe an jedem Hauptpunkt anzeigt.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 5: Ändern eines Beschriftungsstils.
Erstellen eines Beschriftungsstils, der ein anderes Objekt referenziert
- Erweitern Sie im Projektbrowser auf der Registerkarte Einstellungen die Sammlungen Achse
BeschriftungsstileStationHauptpunkt. Klicken Sie mit der rechten Maustaste auf Perpendicular With Tick And Line. Wählen Sie Kopieren. - Geben Sie im Dialogfeld Beschriftungsstil-Editor auf der Registerkarte Informationen unter Name Surface Elevation at Alignment Station ein.
- Klicken Sie auf die Registerkarte Layout.
Auf dieser Registerkarte können Sie Beschriftungsstil-Komponenten erstellen und bearbeiten. Sie ändern die vorhandenen Linien- und Hauptpunktkomponenten und erstellen dann zwei neue Beschriftungskomponenten für den neuen Beschriftungsstil. Mit der ersten Komponente wird die DGM-Höhe und mit der zweiten Komponente die Achsstation angezeigt.
- Wählen Sie unter Komponentenname die Option Linie. Legen Sie die folgenden Parameter fest:
- Anfangspunktanker-Komponente: Marker
- Anfangspunktanker-Punkt: Mitte zentriert
- Länge: 15.00mm
- Wählen Sie unter Komponentenname den Eintrag Achshauptpunkt und Station aus. Legen Sie die folgenden Parameter fest:
- Anschlusskomponente: Linie
- Anschlusspunkt: Ende
- Zuordnung: Mitte links
- X-Versatz: 2.00mm
- Klicken Sie auf den Pfeil neben
. Klicken Sie auf
Referenztext. Eine Referenztext-Beschriftungskomponente bezieht sich auf andere Objekttypen in der Zeichnung und nicht auf den Objekttyp, den Sie beschriften. In diesem Fall bezieht sich die Referenztextkomponente auf ein DGM-Objekt.
- Wählen Sie im Dialogfeld Typ auswählen die Option DGM. Klicken Sie auf OK.
- Geben Sie im Dialogfeld Beschriftungsstil-Editor die folgenden Parameter an:
- Name: Höhe
- Anschlusskomponente: Achshauptpunkt und Station
- Anschlusspunkt: Unten links
- Zuordnung: Oben links
- Klicken Sie in der Kategorie Text in der Zeile Inhalt auf die Zelle Wert. Klicken Sie auf
- Ersetzen Sie im Dialogfeld Textkomponenten-Editor in der Voransicht den Eintrag Beschriftungstext durch EL:. Wählen Sie unter Eigenschaften die Option
DGM-Höhe
. Klicken Sie auf
, um die Eigenschaft DGM-Höhe in das Voransichtsfenster zu verschieben. Der Eigenschaftenblock im Voransichtsfenster sollte wie folgt aussehen:
EL: <[Surface Elevation(Um|P3|RN|AP|Sn|OF)]>
- Klicken Sie auf OK.
- Klicken Sie im Dialogfeld Beschriftungsstil-Editor auf die Registerkarte Allgemein. Legen Sie für die Eigenschaft Anschlusspunkte mit Text umdrehen den Wert True fest.
Durch diese Einstellung wird sichergestellt, dass die Beschriftungen beim Umdrehen (zur Beibehaltung der Planlesbarkeit) als Spiegelbilder der ursprünglichen Beschriftungen angezeigt werden.
- Klicken Sie im Dialogfeld Beschriftungsstil-Editor auf OK.
In dieser Übung wird die Datei Labels-5c.dwg mit den Änderungen verwendet, die Sie in der vorausgehenden Übung vorgenommen haben.
So wenden Sie einen Beschriftungsstil an, der ein anderes Objekt referenziert
- Schwenken Sie die Ansicht in der Zeichnung auf den Knotenpunkt der Achsen Main Street und East Street.
- Klicken Sie auf Registerkarte
. Klicken Sie auf eine der Stationsbeschriftungen auf der Achse East Street. - Geben Sie im Dialogfeld Achsbeschriftungen die folgenden Parameter an:
- Typ: Geometry Points
- Beschriftungsstil des Hauptpunkts: Surface Elevation At Alignment Station
- Klicken Sie auf Hinzufügen.
- Klicken Sie im Dialogfeld Achshauptpunkt auf
, um alle Kontrollkästchen zu deaktivieren. Aktivieren Sie das Kontrollkästchen Achsanfang. Klicken Sie auf OK. - Klicken Sie im Dialogfeld Achsbeschriftungen auf OK.
- Ziehen Sie die Beschriftung ggf. an eine freie Stelle.
Beachten Sie, dass die Beschriftung der Achse hinzugefügt wird, der Höhenwert jedoch als ??? angezeigt wird. Diese Zeichen werden angezeigt, da der Komponente Höhe kein DGM zugeordnet ist.

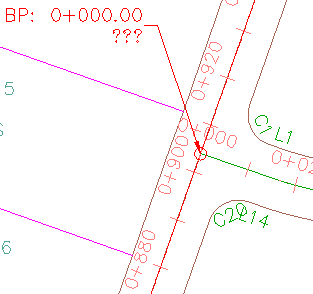

Beschriftungsstil mit Bezug auf eine Achse und ein DGM; DGM ist nicht mit einer Beschriftung verknüpft
- Drücken Sie die STRG-Taste, und klicken Sie auf die Beschriftung Surface Elevation At Alignment Station. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Beschriftungseigenschaften.
- Klicken Sie in der Palette Eigenschaften unter Referenztextobjekte in die Zelle rechts neben
Surface Elevation At Alignment Station
. Klicken Sie auf die Dropdown-Liste, und wählen Sie den in der Liste angezeigten DGM-Namen.
Überprüfen Sie die Beschriftung. Die DGM-Höhe am Achsenschnittpunkt wird nun angezeigt.

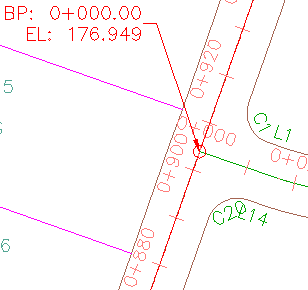

Beschriftungsstil mit Bezug auf eine Achse und ein DGM
- Drücken Sie die ESC-Taste, um die Auswahl der Beschriftung aufzuheben.
Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Verwenden von Ausdrücken in Beschriftungen.
