Die Richtung, in die das Formteil aus dem Werkzeug entformt wird, wird Zugrichtung genannt. Diese Richtung wird zur Bestimmung der Entformungsschrägen, Hinterschnitte und Werkzeugkosten verwendet.
Die Zugrichtung wird folgendermaßen automatisch bestimmt:
- Die Hauptachsen werden untersucht und die Achse mit den wenigsten Hinterschnitten wird verwendet. Gibt es auf keiner der Achsen Hinterschnitte oder gibt es auf allen Achsen beträchtliche Hinterschnitte, wird die zweite Methode angewandt.

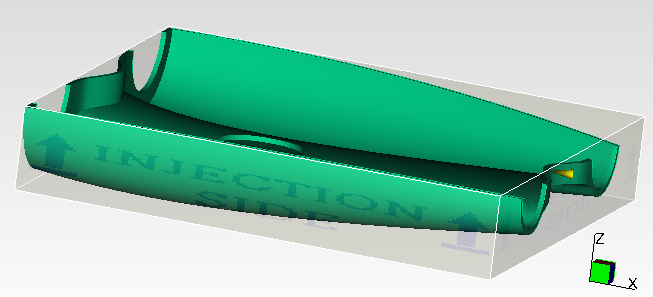

- Der Begrenzungsrahmen für das Formteil wird untersucht. Der Begrenzungsrahmen ist der kleinste Bereich in der XYZ-Ebene, der das Modell enthalten kann.
Die Zugrichtung verläuft quer zu der Seite des Begrenzungsrahmens, die die größte Fläche aufweist. Weisen alle Seiten dieselbe Fläche auf, wird die dritte Methode angewandt.
- Die Standard-Z-Achse wird verwendet.
Achtung: Wenn Sie in der Einzelplatzversion arbeiten, können Sie die Zugrichtung manuell über die Multifunktionsleiste festlegen.
