Volumen-Werkzeughalter - Beispiel

Hier finden Sie ein Beispiel eines FeatureCAM-Dreh-Werkzeughalters:

Gehen Sie wie folgt vor, um ein Volumenmodell einzusetzen, damit Sie die Form des Werkzeughalters genau festlegen können:

1. Importieren Sie die Volumenmodell-Datei des Werkzeughalters:
   1. Wählen Sie Datei > Importieren aus dem Menü aus, um den Importieren-Dialog anzuzeigen.
   2. Wählen Sie das Volumenmodell im Importieren-Dialog aus, klicken Sie dann auf Öffnen.
   3. Klicken Sie auf Abbrechen, um den Importmöglichkeiten-Dialog zu schließen.

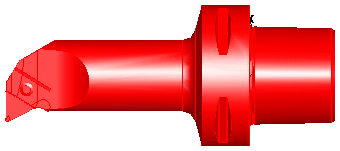

   In diesem Beispiel wird ein *.x_t-Volumenmodell des Werkzeughalters verwendet:



2. Geben Sie dem Volumen optional im Feature Baum-Bedienfeld einen neuen Namen:
   1. Klicken Sie mit der rechten Maustaste auf das Volumen im Feature Baum-Bedienfeld und wählen Sie Umbenennen aus, um den Objekt umbenennen-Dialog anzuzeigen.
   2. Geben Sie einen Neuen Namen ein, klicken Sie dann auf OK.
3. Finden Sie den Nullpunkt (Montagepunkt) des Volumenmodellhalters:
   1. Wählen Sie die beiden Flächen aus, die in Richtung des Nullpunkts zeigen, zum Beispiel:



   2. Klicken Sie auf Ungewählte ausblenden im Ausblenden-Menü auf der Erweitert -Symbolleiste. Nur die ausgewählten Flächen werden im Grafikfenster angezeigt:



   3. Klicken Sie in der Geometrie-Symbolleiste auf Linie aus 2 Punkten und erstellen Sie eine Linie entlang der Montagekante jeder Fläche, zum Beispiel:



   4. Wählen Sie die beiden Flächen im Grafikfenster aus, klicken Sie dann mit der rechten Maustaste auf die Auswahl und wählen Sie Auswahl ausblenden aus dem Kontextmenü aus.
   5. Klicken Sie auf Trimmen/Verlängern auf der Geometrie-Symbolleiste und verwenden Se das Trimmen/Verlängern-Werkzeug , um die Linien soweit zu verlängern, bis sie sich überschneiden:



   6. Klicken Sie auf Begrenzen auf der Geometrie-Symbolleiste und setzen Sie das Begrenzen-Werkzeug ein, um die Enden der Linien, die über die Überschneidung hinausgehen, zu begrenzen:



      Der Schnittpunkt ist der Nullpunkt, den Sie zur Positionierung des Halters verwenden können:

   7.
4. Erstellen Sie einen Referenzpunkt, um den Halter auf folgende Position zu verschieben:

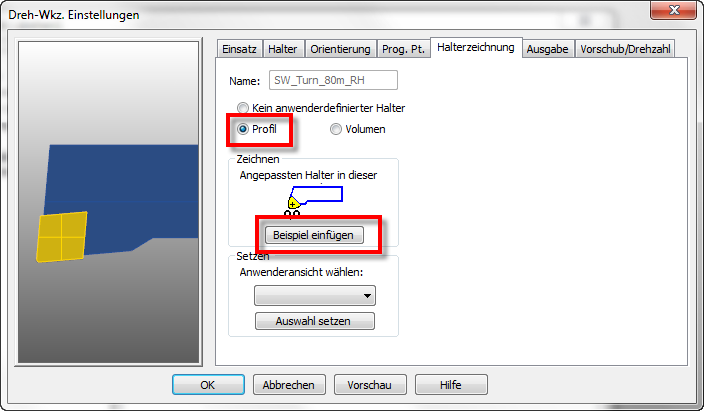

   1. Auf der Halterzeichnung-Registerkarte des WKZ-Eigenschaften-Dialogs wählen Sie Profil aus und klicken Sie dann auf Beispiel einfügen:



      Es wird ein Profil wird im Grafikfenster erstellt.

   2. Klicken Sie auf Alle Volumen zeigen im Zeigen-Menü auf der Erweitert-Symbolleiste.
   3. Klicken Sie auf Alles entschattieren auf der Darstellungsmodus-Symbolleiste.

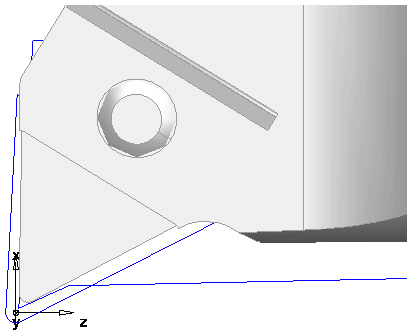

      Es wird eine Kontur des Volumens wird im Grafikfenster angezeigt:



   4. Wählen Sie den Volumenhalter im Feature Baum-Bedienfeld aus.
   5. Wählen Sie Ändern > Transformieren aus dem Menü aus, um den Transformieren-Dialog anzuzeigen.

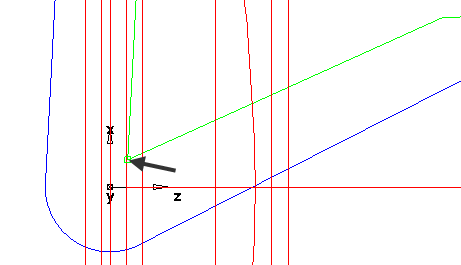

   6. Wählen Sie Verschieben und Bewegen und klicken Sie unter Distanz von 2 Punkten auf Von Position anpicken . Wählen Sie den Nullpunkt aus, den Sie zuvor im Grafikfenster gezeichnet haben:



   7. Klicken Sie auf , um die Position anzupicken und wählen Sie den Nullpunkt des eingefügten Halterprofils im Grafikfenster aus.

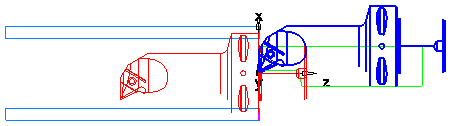

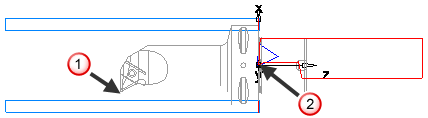

   8. Klicken Sie auf Vorschau, um eine Vorschau der neuen Position des Volumenhalters im Grafikfenster anzuzeigen. Die Vorschau wird in blau angezeigt:



   9. Klicken Sie auf OK, um die neue Position zu bestätigen und den Transformieren-Dialog zu schließen.
5. Verwenden Sie das Transformieren-Werkzeug, um den Nullpunkt des Volumenhalters auf den Nullpunkt des eingefügten Halterprofils zu verschieben:
   1. Wählen Sie den Volumenhalter im Feature Baum-Bedienfeld aus.
   2. Wählen Sie Ändern > Transformieren aus dem Menü aus, um den Transformieren-Dialog anzuzeigen.
   3. Wählen Sie Verschieben und Bewegen und klicken Sie unter Distanz von 2 Punkten auf Von Position anpicken . Wählen Sie den Nullpunkt aus, den Sie zuvor im Grafikfenster gezeichnet haben:



   4. Klicken Sie auf , um die Position anzupicken und wählen Sie den Nullpunkt des eingefügten Halterprofils im Grafikfenster aus.



   5. Klicken Sie auf Vorschau, um eine Vorschau der neuen Position des Volumenhalters im Grafikfenster anzuzeigen. Die Vorschau wird in blau angezeigt:



   6. Klicken Sie auf OK, um die neue Position anzunehmen und den Transformieren-Dialog zu schließen.
6. Klicken Sie auf Flächen schattieren auf der Standard-Symbolleiste:



7. Wählen Sie das Halterprofil aus, das Sie zuvor eingefügt haben und drücken Sie die Löschen-Taste, um das Profil zu löschen.

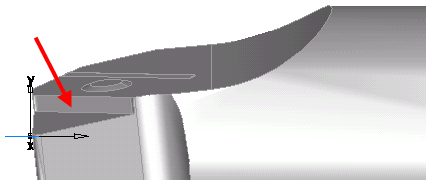

8. Wenn Sie den Volumenhalter von vorne betrachten, gibt es eine Vertiefung, in der der Einsatz sitzt:



9. Sie müssen diese Vertiefung berücksichtigen, um genaue eine Simulation zu erhalten. Verfahren Sie folgendermaßen:

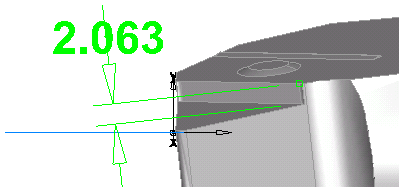

   1. Verwenden Sie das Direkter Abstand-Werkzeug und messen Sie die Tiefe der Vertiefung:



      In diesem Beispiel beträgt die Tiefe ungefähr 2mm.

   2. Wählen Sie den Volumenhalter im Feature Baum-Bedienfeld aus.
   3. Wählen Sie Ändern > Transformieren aus dem Menü aus, um den Transformieren-Dialog anzuzeigen.
   4. Im XYZ Distanz-Bereich geben Sie 0 für X, -2 für Y und 0 für Z ein, um den Halter um 2 mm in die Y-Richtung zu verschieben.
   5. Klicken Sie auf OK.

      Der Volumenhalter befindet sich jetzt in der richtigen Position.

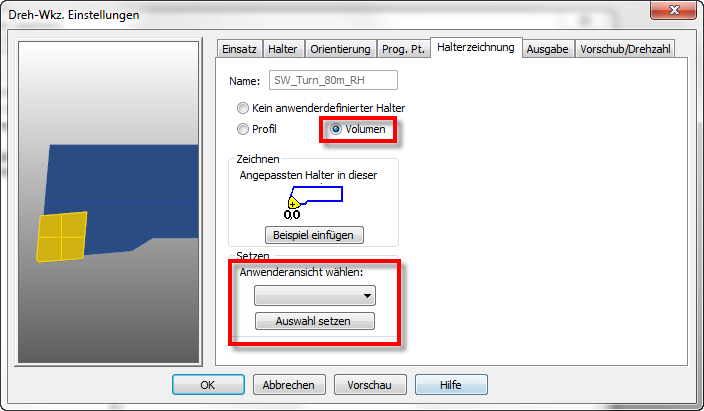

   6. Auf der Halterzeichnung-Registerkarte des WKZ-Eigenschaften-Dialogs wählen Sie Volumen aus und dann das Volumen aus der Benutzeransicht wählen-Liste.
   7. Klicken Sie auf Auswahl setzen.

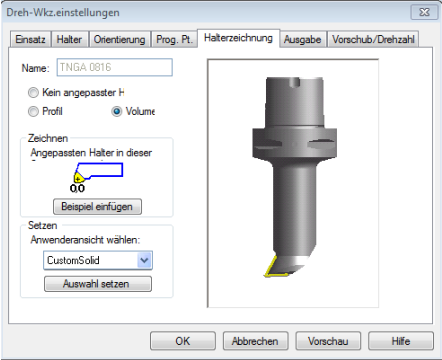

   8. Der Volumenhalter wird im Vorschaufenster auf der Registerkarte angezeigt, und die Position des Einsatzes ist relativ zum Halter zu sehen:



   9. Klicken Sie auf OK, um den Volumenhalter zu zuweisen.

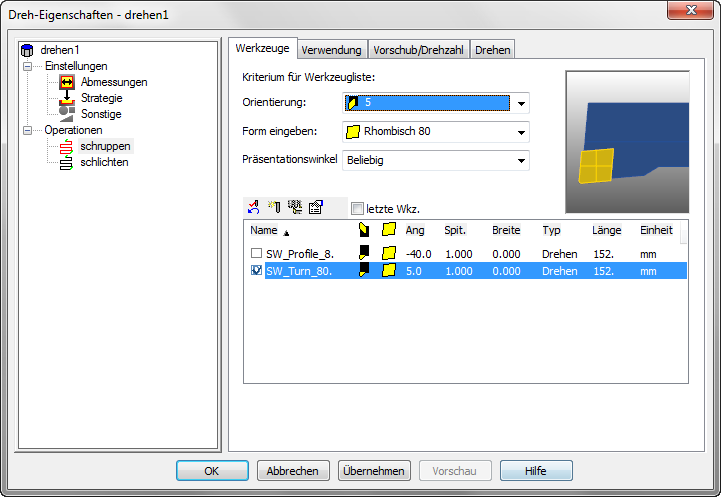

      Die Vorschau auf der Werkzeuge-Registerkarte wird aktualisiert:



   10. Klicken Sie auf OK, um fortzufahren.
10. Stellen Sie das Volumen als den Halter für das Werkzeug ein:
    1. Auf der Halterzeichnung-Registerkarte des WKZ-Eigenschaften-Dialogs wählen Sie Volumen aus und dann das Volumen aus der Benutzeransicht wählen-Liste.
    2. Klicken Sie auf Auswahl setzen.



    3. Der Volumenhalter wird im Vorschaufenster auf der Registerkarte angezeigt, und die Position des Einsatzes ist relativ zum Halter zu sehen:



    4. Klicken Sie auf OK, um den Volumenhalter zu zuweisen.

       Die Vorschau auf der Werkzeuge-Registerkarte wird aktualisiert:



    5. Klicken Sie auf OK, um fortzufahren.
11. Blenden Sie das importierte Volumen aus und zeigen Sie das Bauteilvolumen an.
12. Führen Sie eine 3D-Simulation aus. Das importierte Volumenmodell wird nun als der Werkzeughalter verwendet und die Simulation ist genauer:
