Sie können die Form der Wände einer Insel, Seite oder eines Taschenfeatures festlegen, indem Sie ein Querschnittprofil definieren. Dieses Profil wird entlang des Featureprofils aufgezogen, um die gesamte Form zu erstellen. Das Profil muss folgende Voraussetzungen erfüllen:
- Es muss sich in der XY-Ebene befinden, und der Startpunkt des Profils muss bei (0,0) in der Setup-Achse liegen. Beispiel:
Verwenden Sie dieses Querschnittsprofil:

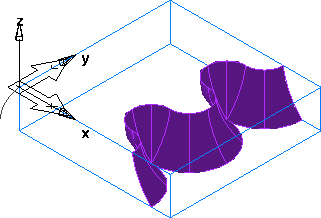

um dieses Feature zu erstellen:
- Es muss sich auf dem Feature-Profil befinden. Beispiel:

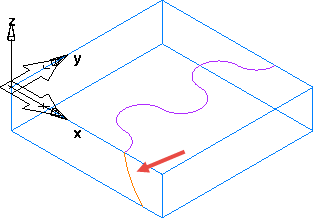

Verwenden Sie dieses Querschnittsprofil:

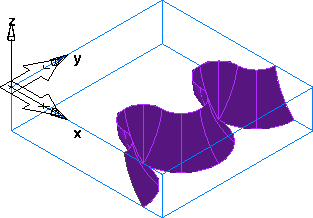

um dieses Feature zu erstellen:
Das Profil muss eine Funktion in X und Y sein. Dies bedeutet, dass wenn Sie eine vertikale Linie parallel zur X- oder Y-Achse an beliebiger Position durch das Profil zeichnen, diese Linie das Profil nur einmal schneiden darf.
