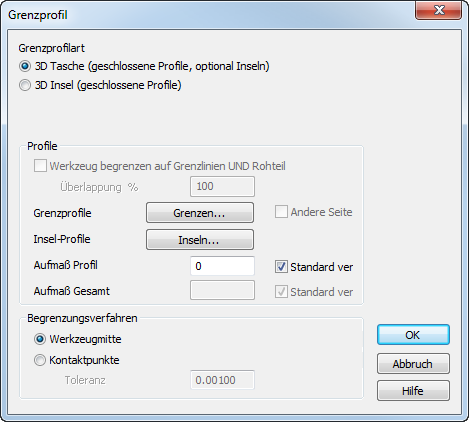

Klicken Sie, um das Grenzprofil-Formular zu öffnen, auf die Profiloptionen-Schaltfläche auf der Rohteil-Registerkarte.
3D Tasche - Die Werkzeugwege sind auf die Regionen innerhalb der Profile begrenzt, die als Begrenzungen festgelegt wurden.
Sie können ebenfalls Inselprofile für 3D-Taschen spezifizieren. Die Werkzeugwege werden dann außerhalb der Inselprofile, aber innerhalb der Grenzlinienprofile generiert. Die Inselprofile müssen innerhalb der Grenzlinien liegen und dürfen die Grenzlinien nicht berühren.
3D Insel - Die Werkzeugwege sind auf die Regionen außerhalb der Profile begrenzt, die als Begrenzungen festgelegt wurden.
Die Grenzlinienprofile dürfen über das Rohteil oder die Fläche des Features hinaus verlängert werden. Unabhängig von den festgelegten Profilen werden die Werkzeugwege nicht über die Fläche des Features hinaus verlängert.
Profilaufmaß — Die von der Grenzlinie oder den Inselprofilen einzuhaltende Abstand. Dieser muss eine positive Zahl sein und stellt einen absoluten Abstand dar.
Begrenzungsverfahren
Werkzeugmitte — Wählen Sie diese Option aus, um den Werkzeugweg, basierend auf der Werkzeugmitte, einzugrenzen.
Kontaktpunkt — Wählen Sie diese Option aus, um den Werkzeugweg, basierend auf dem letzten Kontaktpunkt zwischen Werkzeug und Fläche, einzugrenzen.
