So übermitteln Sie den NC-Code an die Maschine

HyperTerminal

Mithilfe von HyperTerminal kann NC-Code auf einfache Weise an die Maschine gesendet und von der Maschine empfangen werden. Richten Sie bei der erstmaligen Verwendung von HyperTerminal ein Symbol für die Kommunikation mit der Werkzeugmaschine ein. Alle Parameter für die Maschinenkommunikation werden mit dem von Ihnen erstellten Symbol verknüpft. In späteren Sitzungen können Sie auf das Symbol doppelklicken, anstatt die Kommunikationseinstellungen erneut einzugeben.

  1. Starten Sie HyperTerminal über das Startmenü.
  2. Doppelklicken Sie auf das Symbol Hypertrm.exe. Dass Sie die .exe Erweiterung sehen können, hängt von Ihrer Computereinstellung ab.
  3. Möglicherweise werden Sie aufgefordert, ein Modem zu installieren. Wenn Sie keines besitzen, klicken Sie auf No und erstellen ein Kommunikationssymbol.
  4. Geben Sie einen Namen für das Symbol ein, und wählen Sie in der Gruppe ein Symbol aus.
  5. Klicken Sie auf OK.
  6. Stellen Sie das Listenfeld unten auf dem Bildschirm auf Direct to COM1 ein (bzw. auf den für die Kommunikation verwendeten Anschluss). Klicken Sie auf OK. Ein Dialogfeld mit Kommunikationseigenschaften wird angezeigt.
  7. Auf der Werkzeugmaschine sollten die empfohlenen Kommunikationseinstellungen konfiguriert sein. Übernehmen Sie diese Einstellungen, wenn dies der Fall ist.
  8. Klicken Sie auf OK. HyperTerminal ist für die Kommunikation mit Ihrer Maschine konfiguriert.

Lesen Sie ggf. nach, wie Sie Dateien an die Maschine senden und empfangen können.

Kabel

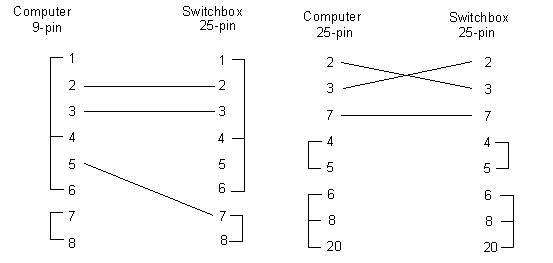

Sie benötigen ein RS-232-Adapterkabel, um den Computer mit dem Kommunikationskabel zu verbinden, das zur CNC-Maschine führt. Sie können das Adapterkabel auch verwenden, um den Computer mit einer seriellen Anschlusserweiterung (ABC-Umschaltbox) zu verbinden. Das Adapterkabel wird auf der Rückseite der Haupteinheit an den Anschluss COM1 oder COM2 angeschlossen.

Anmerkung: Beachten Sie, dass auf Computerseite ein 9-poliger oder 15-poliger Anschluss vorhanden sein kann. Die Anleitung enthält eine Abbildung des erforderlichen Anschlussplans für das Kabel.

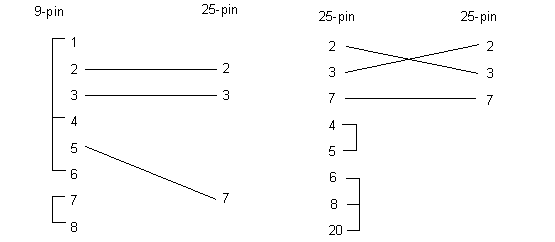

Pinkonfiguration des seriellen Anschlusses

Die erforderlichen Kommunikationskabel für den Anschluss des Computers an ein Gerät oder eine CNC-Steuerung erhalten Sie in den meisten Elektronikfachgeschäften. Die Pinkonfiguration für einen 25-poligen und einen 9-poligen RS-232-Standardanschluss wird unten angezeigt. Die korrekten Informationen finden Sie in der Betriebsanleitung Ihres Computers.
