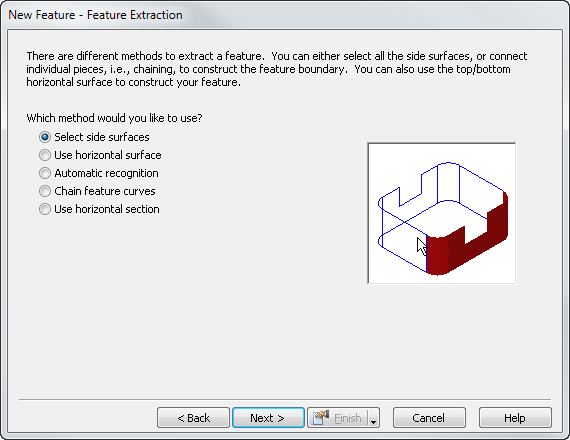

Verwenden Sie die Seite Feature extrahieren des Assistenten für Neues Feature, um die Methode auszuwählen, die Sie zum Erkennen von Features aus einem Volumenkörpermodell verwenden möchten.
Wählen Sie eine Methode zum Erkennen von Features aus:
- Seitenflächen wählen - Wählen Sie die Flächen aus, die die Seiten des Features darstellen, z. B. die Wände einer Tasche.
- Horizontale Flächen - Wählen Sie eine horizontale Fläche aus, die die Form des Features darstellt, z. B. die Unterseite einer Tasche oder die Oberseite einer Insel.
- Autom. Erkennung - Führen Sie eine automatische Erkennung von Features durch.
Um alle Erkennungsfeatures mit derselben Höhe zu erstellen, wählen Sie Selbe Z-Höhe erzwingen aus, und geben Sie einen Höhenwinkel ein, um die Höhe anzugeben, an der Sie die Features erstellen möchten.
- Verbinde Featureprofile - Wählen Sie Profile aus einem Volumenkörper aus, um die Form des Features zu definieren.
Geben Sie einen Seitenwinkel ein, um den Winkel für die Wände des Features anzugeben.
Geben Sie einen Höhenwinkel ein, um das Feature mit einer anderen Höhe als die ausgewählten Profile zu erstellen.
- Horizontaler Schnitt - Erstellen Sie Features anhand eines Z-Schnitts durch einen Volumenkörper.
Geben Sie den Höhenwinkel ein, mit dem Sie die Features erstellen möchten.
Das Bild auf der rechten Seite des Dialogfelds zeigt ein Beispiel der ausgewählten Erkennungsmethode.
