Formular 'Rohteilmodell-Eigenschaften'

Verwenden Sie das Dialogfeld Rohteilmodell-Einstellungen, um die Einstellungen zu bearbeiten, die sich auf die Verwendung des Rohteilmodells mit dem Feature auswirken.

Um das Dialogfeld Rohteilmodell-Einstellungen anzuzeigen, klicken Sie auf der Registerkarte Fräsen im Fräs-Dialogfeld Feature-Eigenschaften auf Rohteilmodell Optionen.

Restschruppen von Rohteilmodellen

Diese Attribute werden bei Schruppoperationen verwendet.

Bereich erweitern um — Geben Sie einen Wert ein, um Restflächen um den angegebenen Abstand zu erweitern (an der Fläche entlang gemessen). Ein negativer Wert reduziert die Größe der Restflächen.

Material suchen, dicker als – Geben Sie einen Schwellenwert ein. FeatureCAM ignoriert Restmaterial, das dünner als der angebenene Schwellenwert ist.

Kleinste Lückenlänge - Geben Sie die Lückenlänge ein. Dies steuert die Fragmentierung, indem Lücken, die kürzer als dieser Abstand sind, durch ein Werkzeugwegsegment ersetzt werden. Ein höherer Wert reduziert Fragmentierung, vergrößert aber die Länge des Werkzeugweges, der kein Schneidematerial darstellt. Ein kleiner Wert erstellt kürzere Werkzeugwege, erhöht jedoch die Anzahl der Abhebungen im Werkzeugweg.

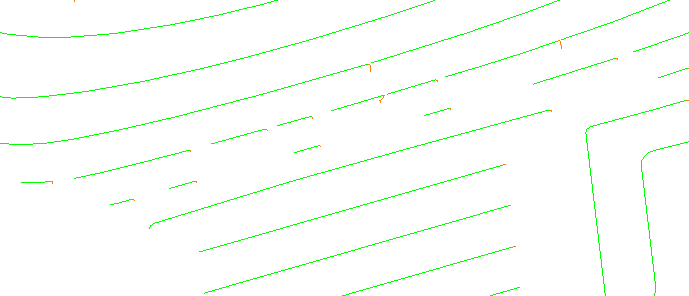

• Eine kleinste Lückenlänge von 0:

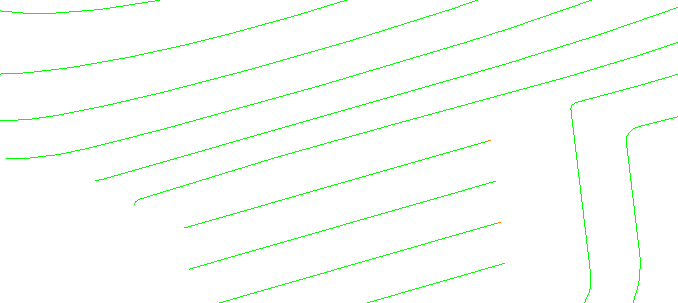

• Eine kleinste Lückenlänge entsprechend dem vorgegebenen Wert:



Rohteilmodelleingriff beim Schlichten

Diese Attribute werden bei Schlichtoperationen verwendet. Sie verringern den Werkzeugverschleiß, verbessern das Flächenschlichten und verhindern, dass die unnötige Bearbeitung des Materials durch das Werkzeug.

Nur Rohteil bearbeiten — Wählen Sie diese Option aus, um die Werkzeugwege auf Bereiche zu beschränken, aus denen ein minimaler Teil des Rohteils vom Rohteilmodell entfernt wird.

Material suchen, dicker als – Geben Sie einen Schwellenwert ein. FeatureCAM ignoriert Restmaterial, das dünner als der angebenene Schwellenwert ist.

Kleinste abgetragene Länge — Geben Sie einen Schwellenwert ein. Die Abschnitte des Werkzeugwegs, die diese Länge unterschreiten, werden in FeatureCAM ignoriert.

Schnitttiefe verwenden — Wählen Sie diese Option aus, um die Tiefe des Schnitts auf den eingegebenen Wert zu begrenzen.
