Dieses Beispiel-Bauteil hat Flächen- und Fasen-Features oben und an der Seite:

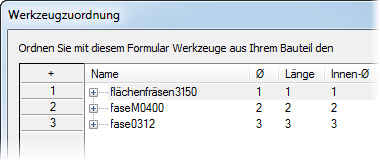

Standardmäßig verwendet dieses Bauteil drei Werkzeuge:
- ein abgeschrägtes Planfräsen-Werkzeug um die obere Fläche zu schneiden, die obere Schräge, dann indexiert um die Seitenfläche zu schneiden.
- ein Fasenwerkzeug zum Ausschneiden der Fase um die Oberfläche
- ein Fasenwerkzeug zum Ausschneiden der Fase um die Seitenfläche

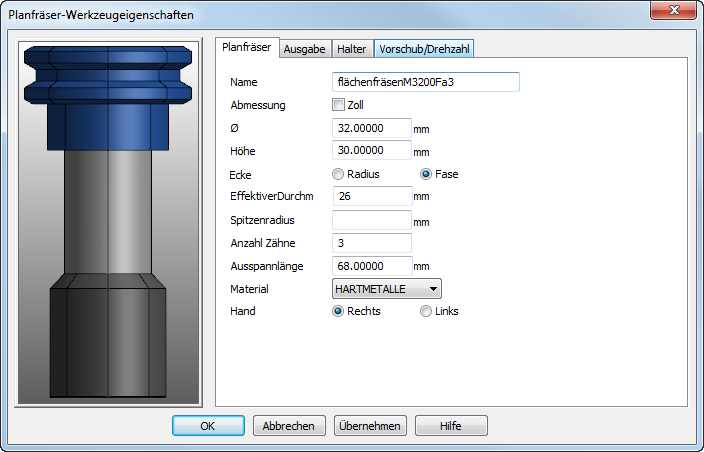

An Stelle des standard Planfräsers können Sie einen neuen Planfräser mit einer Fase erstellen, zum Beispiel:
Stellen Sie dieses neue Werkzeug als die Überschreibung für das Flächenfeature, und verwenden Sie es dann, um die Fasen-Features zu schneiden, indem Sie die standard Werkzeuge in der Op-Liste verwenden.

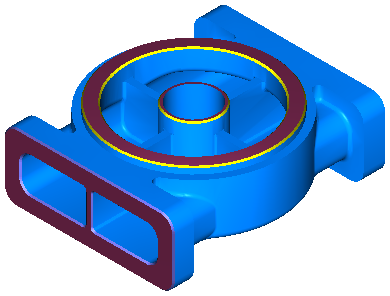

Nachdem Sie das Bauteil noch einmal Simuliert haben, können Sie sehen, dass das neue Planfräsen-Werkzeug sowohl die Flächenfeatures als auch die Schrägen schneidet:

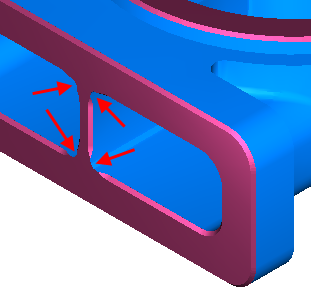

In diesem Beispiel ist das abgeschrägte Planfräsen-werkzeug zu groß, um die Schräge an der Seite des Bauteils zu schneiden:
FeatureCAM zeigt eine Warnung an, und Sie können das Werkzeug für diese Fase zum Standardwerkzeug zurückwechseln.

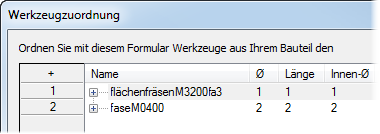

Mit dem abgeschrägten Planfräsen-Werkzeug können Sie dieses bestimmte Bauteil mit zwei Werkzeugen schneiden, anstatt mit dreien:
- ein abgeschrägtes Planfräsen-Werkzeug um die obere Fläche zu schneiden, die obere Schräge, dann indexiert um die Seitenfläche zu schneiden.
- ein Fasenwerkzeug zum Ausschneiden der Fase um die Seitenfläche
