Stirnfräser-Werkzeuge werden für Schaftfräsungen, Kugelfräsungen, Vollkugelfräsungen und für konische Fräsungen verwendet.
Name — Geben Sie einen Namen zur Identifizierung des Werkzeugs ein. Alle Werkzeuge im Katalog müssen eindeutige Namen besitzen.
Abmessung — Diese Option gibt die Einheiten an, die verwendet werden, um die Abmessungen des Werkzeugs zu melden. Wählen Sie Zoll für Einheiten in Zoll aus oder wählen Sie es für Angaben in Millimeter ab.
Durchmesser — Siehe Diagramm.
Gesamtlänge - siehe Diagramm.
Ausspannlänge — Dies zeigt den Anteil des Werkzeugs an, der bei der Simulation des Werkzeughalters aus dem Halter herausragt.
Schneidelänge — Siehe Diagramm.
Schaft-Ø — Siehe Diagramm.
Endradius — Siehe Diagramm.
Profil ist Werkzeugform – Wählen Sie diese Option, um eine Werkzeugform zu erstellen. Wählen Sie ein Profil in der Liste Profile, um das Profil für das Werkzeug zu definieren.
Schräge — Siehe Diagramm.
Material — Dies zeigt das Material an, aus dem das Werkzeug besteht. Diese Informationen sind zum Berechnen von Vorschüben und Drehzahlen erforderlich.
Hand — Legen Sie fest, das Werkzeug eine Schneide rechts oder Schneide links haben soll.
|
|
|

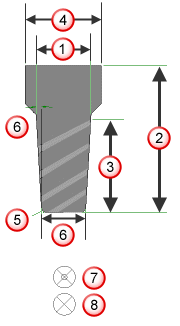

Durchmesser
Gesamtlänge
Schneidenlänge
Schaftdurchmesser
R
Ø am Boden
Schnitttyp: Nicht-Zentriert
Schnitttyp: Zentrum
Für Kugelwerkzeuge, geben Sie den Durchmesser ein und wählen die Kugel, woraufhin der Radius berechnet wird.
Für konische Schaftwerkzeuge gibt es drei unterschiedliche Wege um den Kegelwinkel, Schneidelänge und Durchmesser zu spezifizieren:
- Geben Sie den Schrägenwinkel, den Durchmesser (Durchmesser des Werkzeugs am oberen Teil des Kegels) und die Schneidlänge ein.
- Geben Sie den Kegelwinkel ein, wählen Sie den Ø am Boden und geben Sie den Boden-Ø und die Schneidenlänge ein.
- Geben Sie den Kegelwinkel ein, wählen sie den Ø am Boden aus, geben Sie einen Durchmesser (das ist der Durchmesser an der Spitze des Kegels) ein und klicken Sie anschließend auf die Vom Schaft berechnen Schaltfläche um die Schneidenlänge zu berechnen.
