Erstellen einer Schruppoperation in der Z-Ebene:

So erstellen Sie eine Schruppoperation in der Z-Ebene

1. Klicken Sie auf den Features -Schritt im Schritte-Feld, um den Neues Feature-Assistent zu öffnen.
2. Wählen Sie im Assistenten Neues Feature die Option Flächenfräsen aus, und klicken Sie auf Weiter.
3. Verwenden Sie die Seite Bauteil-Flächen des Assistenten, um die Flächen auszuwählen, die Sie bearbeiten möchten, und klicken Sie dann auf Weiter.
4. Wählen Sie auf der Seite Neue Strategie die Option Einzelne Bearbeitung wählen, und klicken Sie dann auf Weiter.

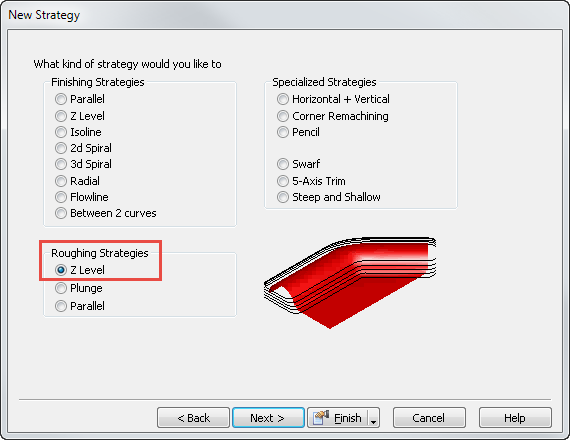

5. Wählen Sie unter Schruppstrategien die Option Z-Ebene, und klicken Sie dann auf Weiter.



6. Auf der Seite Strategie können Sie die Bearbeitungsstrategie für die Oberfläche festlegen.

   Wenn die Oberflächen eine Kavität darstellen, wählen Sie die Option 3D-Tasche. Wenn die Oberflächen eine 3D-Insel darstellen, wählen Sie die Option 3D-Insel.

7. Führen Sie die restlichen Seiten des Assistenten aus, oder klicken Sie auf Fertig stellen, um das Feature zu erstellen und die vorgegebenen Einstellungen zu übernehmen.
