Über die Seite Rundes Rohteil können Sie die Einstellungen für die Dreh- und Drehen/Fräsen-Simulationen festlegen.

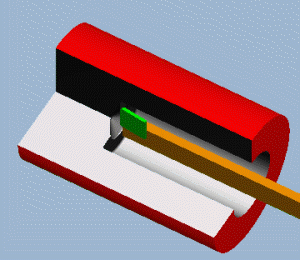

3/4 Anzeige bei drehen an ID — Diese Option aktiviert eine ¾-Schnittansicht für die Innendurchmesserbearbeitung für Drehsetups.
Verrundungstoleranz - Reduzieren Sie die Toleranz um ein rundes Rohteil runder und weniger facettiert zu gestalten.
|
Höhere Verrundungstoleranz:
|
Geringere Verrundungstoleranz:
|
Dreh/Fräs-Winkelinterpolation – Wenn sich das Bauteil während des Schneidens dreht, wird die Bewegung eines Punkts auf der Fläche des Bauteils mit kleinen linearen Bewegungen anstatt einer echten kreisförmigen Bewegung angenähert. Diese Einstellung legt fest, wie genau die linearen Bewegungen die eigentliche Bewegung des Bauteils annähert. Vergrößern Sie diese Einstellung, um die Simulationszeit für komplexe Bauteile zu verringern. Diese Toleranz wird auch von den Attributen Aufwickeltoleranz und Linearisierung beeinflusst.
Spannfutter zeigen – Wählen Sie diese Option aus, um ein Volumen anzuzeigen, das die Aufspannung während der 3D-Simulation darstellt.
|
Spannfutter zeigen eingeschaltet:
|
Spannfutter zeigen ausgeschaltet:
|
Span Erkennungsgröße – Während der Simulation werden gelöste Teile des Bauteils entfernt, wenn sie kleiner als dieser Wert sind. Bei Teilen mit großem Rohmaterial kann dieser Wert reduziert werden, um sicherzustellen, dass Trennungen nicht verborgen werden.
Langdrehen
Verschieben der Spannzange basiert auf der Bauteillänge etc. — Dadurch wird es der Spannzange bei Langdreh-Dokumenten ermöglicht, sich wenn erforderlich entlang des Rohteils zu bewegen. Dadurch wird eine große Rohteillänge nach dem Führungslager bereitgestellt. Wenn diese Option abgewählt ist, wird die Spannzange an der in der Maschinenkonstruktionsdatei angegebenen Position simuliert.
Rohteil auf Spannzangen erweitern – Verlängert während der Simulation die Rohteillänge, damit es ausreichend lang ist, um an die Spannzange heranzureichen.
