Wenn Sie mit einem Volumenmodell arbeiten, können blinde Taschen automatisch erkannt werden. Damit ein Gesenk automatisch als Tasche erkannt wird, müssen die folgenden Bedingungen erfüllt sein:
- Die Tasche muss über einen flachen Boden verfügen. Ein Gesenk, das durch das gesamte Rohteil verläuft, kann nicht erkannt werden. Diese erweiterten Gesenke können nur als Kontur-Features erkannt werden.
- Um die gesamte Tasche müssen Wände verlaufen.
Bei Gesenken, die diese Bedingungen erfüllen, wird durch die automatische Erkennung Folgendes ermittelt:

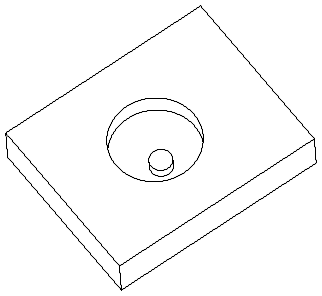

- Die Taschengrenzlinie und die Inselgrenzlinien. Beachten Sie, dass die Inseln von der Grenzlinie getrennt sein müssen. Sie können jedoch unterschiedliche Höhen aufweisen. Die Insel dieses Beispiel-Volumenkörpers wird automatisch erkannt:

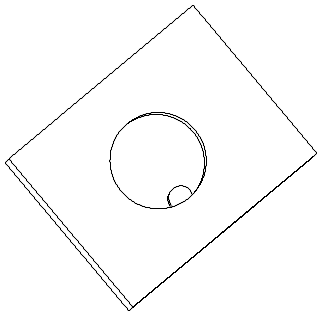

Diese Insel wird nicht automatisch erkannt.
- Die Taschentiefe wird durch die höchste Taschenwand bestimmt. Wenn alle Features, die erkannt werden sollen, an der gleichen Z-Koordinate beginnen sollen, dann klicken Sie auf Selbe Z-Höhe erzwingen, und geben Sie eine Projektion auf Z ein. Sollten sich die Taschen, die automatisch erkannt werden sollen, eine Wand mit einer Insel teilen, dann sollten Sie die Tiefe in diese Richtung ansteuern. Diese Abbildung zeigt eine Tasche, die automatisch erkannt wird.
Diese Abbildung zeigt die Tasche, die erkannt wird, wenn eine Höhe für die Unterseite der Insel eingestellt ist.
- Wenn die Tasche einen gleichmäßigen Bodenradius aufweist, wird sie automatisch erkannt.
Fasen werden nicht erkannt, können jedoch im Dialogfeld Feature-Eigenschaften hinzugefügt werden. Schräge Taschen werden nicht automatisch erkannt. Zur Erkennung von Formschrägen muss die Option Featurekurven vereinen verwendet werden.
