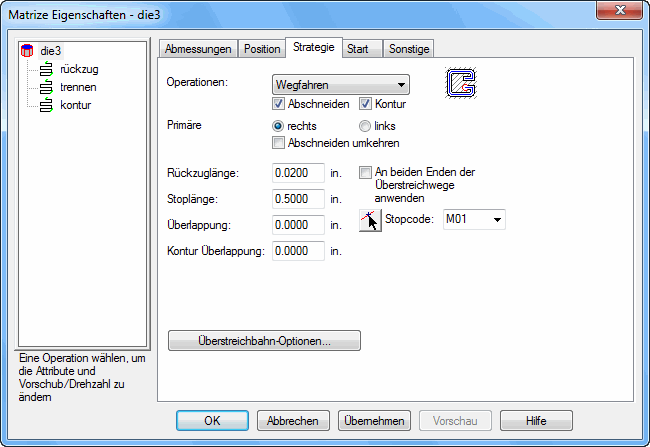

Sie können mit der Registerkarte Strategie im Dialogfeld Drahtfeature-Eigenschaften die Strategieattribute eines Drahtfeatures bearbeiten.
Operationen — Wählen Sie aus, welche Operation(en) Sie für Drahtschneide-Feature verwenden möchten.
Primäre Schnitt-/Versatzrichtung
Rückzuglänge — Geben Sie den Abstand ein, um den sich der Draht vom Bauteil nach Ende der Operation zurückzieht.
An beiden Enden der Überstreichwege anwenden — Aktivieren Sie diese Option, um die Rückzuglänge an beiden Enden der Überstreichwege anzuwenden. (Der Draht kehrt an einem Ende nicht an den Startpunkt zurück.)
Bahnabstand — Geben Sie hier den Bahnabstand zwischen Durchläufen für Taschen- und Zickzack-Operationen ein.
Schlichtaufmaß — Dies ist die Materialmenge, die nach einem Taschen- oder Zickzack-Durchlauf verbleibt. Selbst wenn Sie einen Reinigungsdurchlauf verwenden, bleibt das Schlichtaufmaß gleich.
Schnittwinkel — Dies legt den Schnittwinkel für Zickzack-Operationen fest.
Reinigungsdurchlauf - Diese Option wird zum Erstellen eines Schlichtschnitts am Ende einer Zickzack-Operation verwendet.
Die Kontur wird mit einem Schlichtweg parallel zur Kontur geschnitten, um alle nach der Zustellung zwischen den Durchläufen übrig gebliebenen Schruppkanten zu entfernen.
- Reinigungsdurchlauf
Stoppcode - Für Stoppoperationen können sie aus Optionen auswählen:
- M00 ist der Programmstopp. Dieser Stopp wird immer ausgeführt.
- M01 ist der optionale Programmstopp. Die Werkzeugmaschine verfügt über eine Einstellung, mit der diese Stopps eingehalten oder übersprungen werden können.
Stoplänge — Geben Sie den Abstand von der normalen Kontur-Endposition bis zur eingefügten Stopp- oder Endposition ein.
Überlappung — Geben Sie den Abstand ein, um den die normale Kontur-Endposition für Stopp- und Abstechoperationen überschnitten wird.
Kontur Überlappung — Diese Option wird nur von der Konturoperation eingesetzt. Dies ist der Betrag, um den die Konturoperation überlappt.
Rohmaß — Dieses trifft auf Taschen- und Zickzack-Operationen zu.
Linearisieren ist nur bei 4-Achsen Drahterodieren verfügbar. Alle Bögen werden in kleine Liniensegmente umgewandelt. Dieser Parameter steuert, wie fein Bögen in Linien konvertiert werden. Je kleiner die Zahl ist, umso mehr Punkte werden die Bögen unterteilt.
Draht bei Rückzug vertikal halten - behält den Draht, nach Rückzug- und Abstechenoperation für 4-Achs-Features, vertikal.
Das folgende Beispiel zeigt das Ende einer Wegfahren-Operation mit ausgewählter Option Draht bei Rückzug vertikal halten:
Dies ist dasselbe Beispiel mit deaktivierter Option Draht bei Rückzug vertikal halten:
Schaltfläche Abtrags-Optionen
