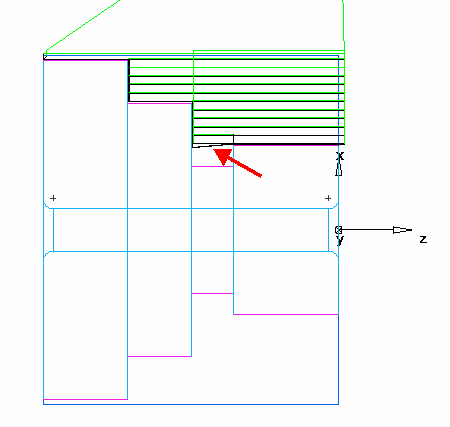

Im folgenden Beispiel hat das Werkzeug, das das Drehfeature schneidet, damit begonnen, sich in das Nut-Feature zu senken. Sie können dies in der Mittelliniensimulation im markierten Bereich anzeigen:

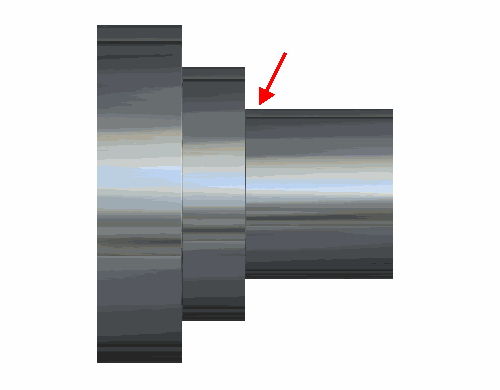

Sie können auch sehen, dass dies in der 3D-Simulation passiert:
Um diese Situation zu vermeiden, wählen Sie Alle Hinterschnitte entfernen.
Wenn diese Option aktiviert ist, senkt sich das Werkzeug nicht in die Nut, wie Sie in den Simulationsansichten desselben Beispiel-Bauteils sehen können.

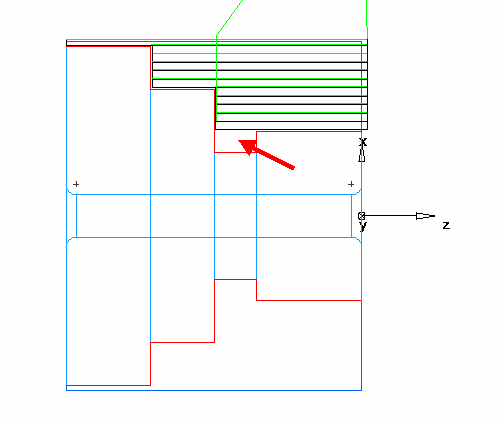

Mittelliniensimulation:

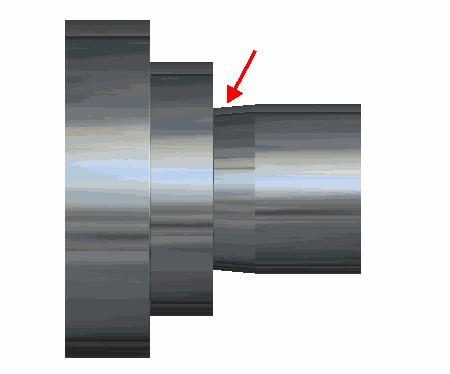

3D-Simulation:
