In FeatureCAM können Sie Fasen/Entgraten-Operationen erstellen, auch wenn das Modell nicht über diese Bereiche zum Fasen oder Entgraten verfügt.

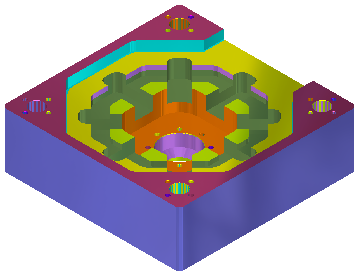

Beispiel: Das folgende Modell enthält verschiedene Inseln, Taschen und Konturen sowie viele scharfe Kanten:

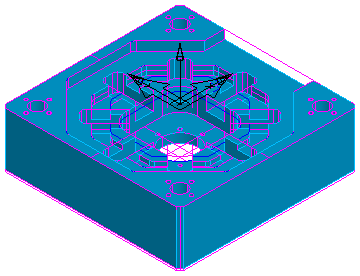

Es sind keine Fasen auf dem Modell selbst oder auf den Features:
So erstellen Sie automatische Fasen

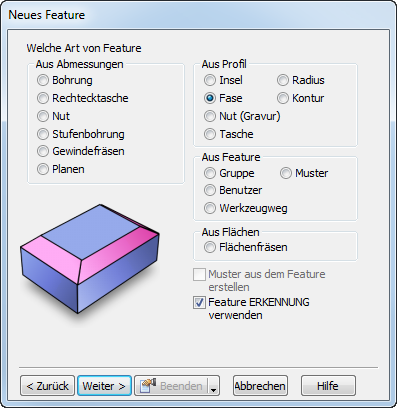

- Wählen Sie Fase im Assistenten für Neue Features, und wählen Sie die Option Feature-ERKENNUNG verwenden:

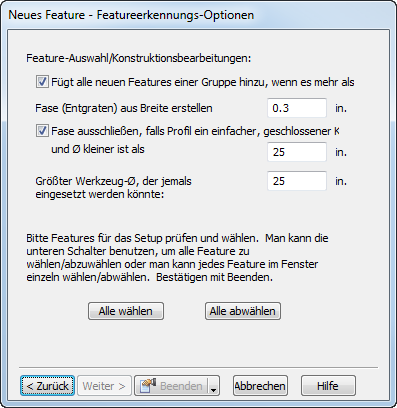

- Klicken Sie auf Weiter, um die Seite Neues Feature – Feature-Erkennungsoptionen anzuzeigen:

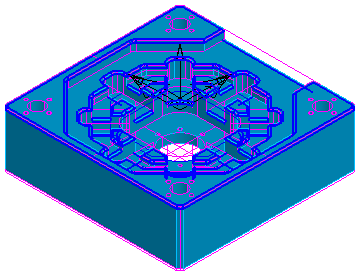

Hier können Sie die Breite der Fasen und andere Optionen eingeben. Die Fasen werden im Modell hervorgehoben, z. B.:
- Wenn Sie die hervorgehobenen Fasen übernehmen möchten, klicken Sie auf Alle wählenund dann auf Fertig stellen.
Die Fasen werden erstellt und im Feature-Baum angezeigt.

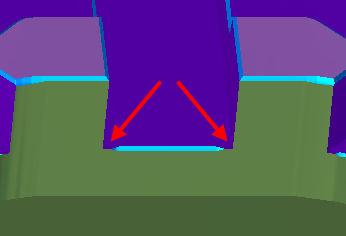

FeatureCAM entgratet die Kanten mit 3D-Fasen ohne angrenzende Kanten abzutragen, zum Beispiel:
