Verwenden Sie die Registerkarte Ansicht > Gruppe Ansichten > Aus, um eine Standardansicht auszuwählen.
Oben - Ändert die Ansicht des Bauteils zur Draufsicht. Nützlich für die Darstellung von Geometrien, aber es ist schwieriger das Drahtmodell des Bauteils zu betrachten.
Unten - ändert die Ansicht zum Unterboden des Bauteils. Aus dieser Perspektive sind keine Bauteilkonturen sichtbar.
Rechts - ändert die Ansicht zur reinen rechten Seitenansicht, bei der keine anderen Flächen sichtbar sind.
Links - ändert die Ansicht zur reinen linken Seitenansicht, bei der keine anderen Flächen sichtbar sind.
Vorne - ändert die Ansicht zur reinen Frontansicht, bei der keine anderen Flächen sichtbar sind.
Hinten - ändert die Ansicht zur reinen Hinteransicht, bei der keine anderen Flächen sichtbar sind.
Verwenden Sie die Registerkarte Ansicht > Gruppe Ansichten > Menü Iso Ansicht, um eine isometrische Ansicht auszuwählen.

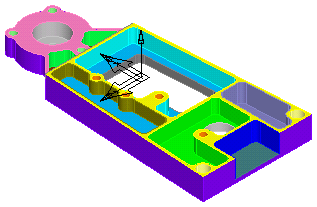

Isometrisch – Verwenden Sie diese Menüoption, um die Ansicht in eine Dreiseitenansicht des Bauteils zu ändern, welche die obere und zwei momentanen BKS Seiten im unteren Bereich der Sicht anzeigt.

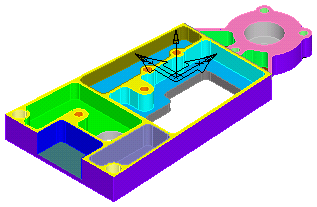

Isometrisch 2, Isometrisch 3, Isometrisch 4 – Alternative isometrische Ansichten.
Perspektive - Durch anwählen wird die perspektivische Ansicht gezeigt. Durch abwählen wird die orthografische Ansicht gezeigt.
