Arten von Werkzeugblöcken für Revolver

Bei Fräs-/Drehmaschinen wird der Werkzeughalter in Werkzeugaufnahmen befestigt. Die Werkzeugaufnahmen werden meistens vom Werkzeugmaschinenhersteller bereitgestellt. Als solche werden sie in der Maschinenkonstruktionsdatei gespeichert.

• Jede Werkzeugaufnahme muss durch ein separates Volumenmodell dargestellt werden.
• Werkzeugaufnahmen sollten der Maschine anhand eines Eltern/Kind-Verhältnisses zugeordnet werden.
• Die Volumenkörper müssen nur als Werkzeugblock identifiziert werden. Der entsprechende Block wird dann zusammen mit den ausgewählten Werkzeugen während der Maschinensimulation angezeigt.
• Sie können die Werkzeugblöcke an einer beliebigen Position modellieren.

Es gibt drei Basistypen für Werkzeugblöcke:

• Diejenigen, die Außendrehwerkzeuge halten.
  • Außendrehen (rechts)

    Dieser Werkzeugblock wird für rechtsdrehende Drehwerkzeuge verwendet und auf der Stirnseite des Revolvers montiert.



  • Außendrehen (links)

    Dieser Werkzeugblock wird für linksdrehende Drehwerkzeuge verwendet und auf der Stirnseite des Revolvers montiert.

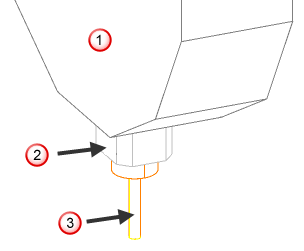

    - Revolver

    - Werkzeugblock

    - Drehwerkzeug

• Diejenigen, die X-Rotationswerkzeuge halten.
  • X-Werkzeug, (Außendurchmesser Montierung)

    Dieser Werkzeugblock hält Fräswerkzeuge parallel zur X-Achse und wird am Außendurchmesser des Revolvers montiert.



    - Revolver

    - X-Werkzeugblock (Außendurchmesser Montierung)

    - X-Werkzeug

  • X-Werkzeug - fixierte Fläche

    Dieser Werkzeugblock hält Fräswerkzeuge parallel zur X-Achse und wird an der Stirnseite des Revolvers montiert.



    - Revolver

    - X-Werkzeug nicht außen montiert

    - X-Werkzeug

• Diejenigen, die Innendrehwerkzeuge (Bohrstangen), Bohrer und andere in der Z-Achse ausgerichtete Fräswerkzeuge halten.
  • Z-Werkzeug

    Dieser Werkzeugblock hält Bohrstangen und Bohrer parallel zur Z-Achse und kann am Außendurchmesser oder der Stirnseite des Revolvers montiert werden.



    - Revolver

    - ID- oder Z-Werkzeugblock

    - Z-Werkzeug und Halter

Es kann zwischen Außendrehwerkzeugblöcken für linksdrehende Werkzeuge und rechtsdrehende Werkzeuge unterschieden werden. Sie müssen einen Werkzeugblock für linksdrehende Werkzeuge hinzufügen, wenn Sie linksdrehende Drehwerkzeuge verwenden.

Es ist eine weitere Option für umlaufende X-Werkzeuge und Z-Achsenwerkzeuge verfügbar. Diese Werkzeuge können am Außendurchmesser oder an der Stirnseite des Revolvers montiert werden. Wenn Sie beim Hinzufügen einer Werkzeugposition im Revolver festgelegt haben, dass sich die Werkzeugposition auf der Stirnseite des Revolvers befindet, sollten Sie auch in diesem Dialogfeld die Option für die Stirnseitenmontage auswählen. (Das Gegenteil gilt ebenfalls, wenn das am Außendurchmesser montierte Werkzeug als Werkzeugposition verwendet wurde. Geben Sie an, dass der Werkzeugblock ebenfalls am Außendurchmesser montiert ist.)

Wenn die Außendurchmessermontage bei Ihrem Revolver nicht möglich ist, müssen Sie keinen auf dem Außendurchmesser montierten Werkzeugblock definieren. Sie müssen jedoch mindestens einen Volumenkörper-Werkzeugblock für jeden zu simulierenden Werkzeugtyp definieren. Zurzeit ist es nicht möglich, denselben Volumenkörper für unterschiedliche Werkzeugblocktypen zu verwenden.

Wenn Sie keinen Außendrehwerkzeugblock definieren, versucht FeatureCAM, einen auf dem Außendurchmesser montierten X-Werkzeugblock für Außendrehwerkzeuge zu verwenden. Auf diese Weise können Sie im Allgemeinen eine Maschine mit nur zwei Werkzeugaufnahmen definieren – eine für Außendreh- und X-Werkzeuge und eine weitere für Innenausdrehstähle und andere Z-Werkzeuge.

Sie müssen nur Werkzeugblöcke für den Hauptrevolver definieren. Für den Nebenrevolver werden automatisch entsprechende Umwandlungen verwendet.
