Sie können für das Werkzeug, das auf ein Drehflächen-Fräsfeature angewendet wird, nun einen festen B Winkel festlegen.
Dieser Beispiel-Guss hat ein 3D-Flächenfeature, das in Rot angezeigt wird:
Der Schaft an der Vorderseite des Bauteils erschwert die Bearbeitung mit dem Standardwinkel.

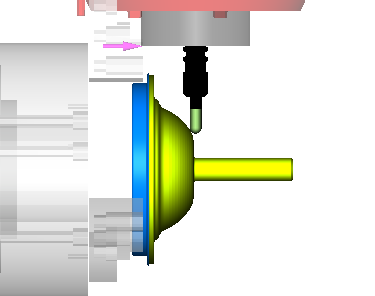

Bei der Verwendung einer 4-Achs-Rotationstrategie inklusive eines Standardwinkels, kollidiert der Maschinenkopf mit dem Spannfutter. Die Kollision findet am Punkt, der durch einen rosa Pfeil gekennzeichnet ist, statt:

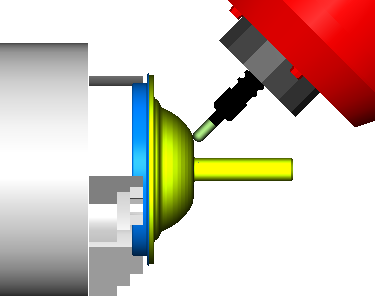

Wenn Sie eine fixierte B-Winkel-Werkzeugachse von 45 Grad einsetzen, kippt das Werkzeug zur Kollisionsvermeidung auf die Seite:
