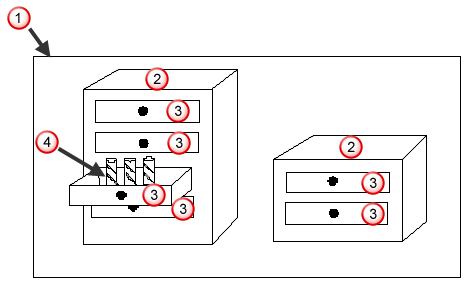

Für jede, für die Features eines Bauteils erstellte Fertigungsoperation muss aus der internen Werkzeugdatenbank ein Werkzeug ausgewählt werden. Diese Datenbank ist in separate Werkzeugkataloge unterteilt. Die Kataloge stellen individuelle Sammlungen von Werkzeugen dar, die in der Firma zur Verfügung stehen. Die folgende Abbildung zeigt die Struktur der Werkzeugdatenbank.
|
|
|
Werkzeugdatenbank
Werkzeugkataloge
Werkzeuggruppen (z.B. Bohrer, Gewindebohrer oder Fräswerkzeuge)
Extras
FeatureCAM wird mit zwei unterschiedlichen integrierten Werkzeugkatalogen geliefert. Der Katalog Basis ist der Standardkatalog und enthält die standardmäßig verfügbaren Werkzeuge, über die die meisten Werkstätten aufweisen. Der Katalog Werkzeuge ist ein umfangreicher Katalog mit Tausenden von Werkzeugen. Aus diesem Katalog werden häufig Werkzeuge in benutzerdefinierte Werkzeugkataloge oder in den Katalog Basis kopiert. Es ist jeweils nur ein Werkzeugkatalog verfügbar, und alle Werkzeuge für ein Bauteil werden nur im aktuellen Werkzeugkatalog ausgewählt. Werkzeugkataloge enthalten individuelle Werkzeuge und sind in Werkzeuggruppen wie Bohrer, Schaftfräser und Ausdrehstähle unterteilt. Es ist nicht möglich, neue Werkzeuggruppen anzulegen, Sie können aber neue Werkzeuge erstellen, um die spezifischen Werkzeuge Ihrer Werkstatt darzustellen.
Jeder Featuretyp besitzt Regeln für die Werkzeugauswahl.
Doppelklicken Sie auf ein Feature im Grafikfenster oder auf das Feld Feature Baum, um das Formular Feature-Eigenschaften anzuzeigen, wählen Sie dann eine Operation aus der Baumansicht auf der linken Seite des Formulars aus.
In der Registerkarte Werkzeuge im Formular Feature-Eigenschaften können Sie die folgenden Aktionen ausführen:
- Erkennen, welches Werkzeug gerade ausgewählt ist, um die Operation durchzuführen; oder
- Werkzeug ändern, das verwendet wurde, um die Operation durchzuführen.
