Gegenspindeln können verwendet werden, um das Bauteil von beiden Enden des Rohteils zu unterstützen
Hauptspindel
Gegenspindel
oder um die Spindel zum Halten des Rohteils zu ändern:
|
Von der Hauptspindel gehaltenes Rohteil |
Von der Gegenspindel gehaltenes Rohteil |
|
|
|
Hauptspindel
Gegenspindel

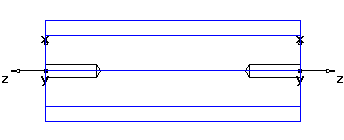

Um Features an zwei unterschiedlichen Enden des Rohteils herzustellen, müssen Sie zunächst an jedem Ende des Bauteils Setups erstellen, wobei die Z-Richtungen wie unten dargestellt aus dem Rohteil weisen. (Wenn die Maschine erfordert, dass die Z-Richtung jedes Setups in dieselbe Richtung weist, kann dies in der Postprozessordatei geändert werden.)
Die Features müssen den korrekten Setups hinzugefügt werden. Die Gegenspindel-Befehle befinden sich entweder am Ende des Hauptsetups oder am Anfang des Gegenspindel-Setups. Die Gegenspindelbefehle befinden sich im unten dargestellten Feature-Baum am Ende des ersten Setups.
Wird die Gegenspindel zum Stützen des Rohteilendes eingesetzt, müssen die Gegenspindel-Features so sortiert werden, dass sie stattfinden, wenn die zusätzliche Unterstützung benötigt wird.
Gegenspindel-Feature - Beispiel
Sie können die einzelnen Gegenspindelfunktionen steuern.
So wechseln Sie von der Hauptspindel zur Gegenspindel
- Gegenspindel-Position
- Gegenspindel schließen
- Hauptspindel öffnen
- Gegenspindel-Position
So wechseln Sie von der Hauptspindel zur Gegenspindel unter Verwendung eines Abstechfeatures, um das Rohteil von der Stange zu trennen
- Gegenspindel-Position
- Gegenspindel schließen
- Abstechfeature
- Gegenspindel-Position
