Fräsprofil Toleranz-Add-in

Sie können das Add-In MillCurveTolerance.bas verwenden, um ohne Neuzeichnen des Profils schnell die Größe von Fräsfeatures zu ändern, sodass die Toleranz einhalten.

So verwenden Sie das Fräsprofil Toleranz-Add-in:

1. Installieren Sie das MillCurveTolerance.bas-Add-in.
2. Wählen Sie ein Fräsfeature, das aus einem Profil in der XY-Ebene erstellt wurde, aus.
3. Wählen Sie Registerkarte Hilfsmittel > Gruppe Makros > Toleranz aus.

   Das Dialogfeld Toleranz von Liniensegmenten wird angezeigt. Die vertikalen und horizontalen Segmente sind im Grafikfenster beschriftet.

4. Passen Sie die Beschriftungen an:
   • Geben Sie eine neuen Wert in das Textgröße einstellen und klicken Sie auf Setzen, um die Labelgröße zu ändern.
   • Wählen Sie, um nur das aktuell ausgewählte Segment mit einem Label zu versehen, das Kontrollkästchen Segment-Labels ein ab.

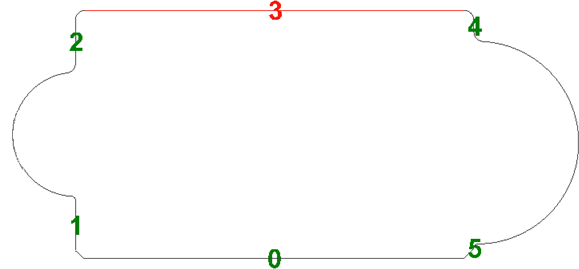

5. Aus der Segments-Liste wählen Sie das anzupassende Segment aus. Das Segment und seine Beschriftung werden rot im Grafikfenster dargestellt. Beispiel:



6. Geben Sie die Anpassung für das Segment an:
   • Wählen Sie, um die Änderung von festgelegten Toleranzen zu berechnen, die Upper Tolerance - Lower Tolerance-Option aus und geben Sie die Toleranzwerte ein.
   • Wählen Sie, um die Änderung von Standard-Toleranzen zu berechnen, die Upper Tolerance - Lower Tolerance-Option aus und wählen Sie die Toleranzen aus der ISO 286-2-Liste aus.
   • Wählen Sie, um die Anpassung festzulegen, die Option Net Tolerance aus und geben Sie den Abstand ein, um den Sie das Segment verschieben möchten.
7. Klicken Sie auf Toleranz anwenden. Die Anpassung für das Segment wird unterhalb der Schaltfläche angezeigt.
8. Klicken Sie auf OK, um Ihre Änderungen zu speichern und schließen Sie den Dialog.

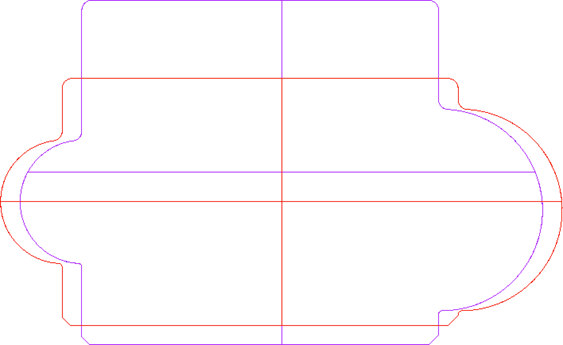

   FeatureCAM erstellt ein neues Profil und Feature, und die Ergebnisse werden im Grafikfenster angezeigt. Beispiel:



Hinweise

• Sie können diese Option nur für aus Profilen erstellte Objekte verwenden: Inseln, Fasen, Nuten, Taschen, Rundungen und Konturen.
• Bei Features, die aus mehreren Profilen erstellt wurden, wird nur das erste Profil verwendet.
• Geöffnete und geschlossene Profile funktionieren in derselben Weise.
• Wenn Sie eine Toleranz eingeben, die das Feature aufheben würde, gibt eine Meldung die für dieses Segment maximal zulässige Toleranz an.
• Nicht-vertikale und nicht-horizontale Linien sowie Profile werden übersetzt, um die Toleranz aufzunehmen, werden jedoch nicht geändert.
