Feature-Erkennung beim Drahterodieren

Für Drahterosionen stehen zwei Arten der interaktiven Feature-Erkennung zur Verfügung.

Bei zwei Achsen können Sie die vertikale Fläche aus einem Volumenmodell projizieren.

Im Dialogfeld Neu:

  1. Wählen Sie den Featuretyp 2-Achsen aus, aktivieren Sie Feature-ERKENNUNG verwenden, und klicken Sie auf Weiter.
  2. Wählen Sie das Volumen aus, und klicken Sie auf Weiter.

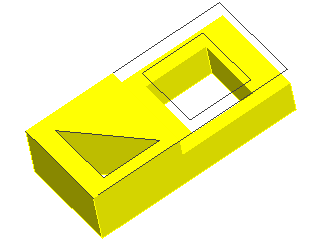

  3. Die Geometrie wird aus den vertikalen Flächen des Volumens erstellt, wie unten dargestellt. Vereinen Sie die im Feature zu verwendenden Profile und schließen Sie den Assistenten ab.

4-Achsenfeatures können aus einer Sammlung von Regelflächen erkannt werden.

Im Dialogfeld Neu:

  1. Wählen Sie den Featuretyp 4-Achsen aus, aktivieren Sie Feature-ERKENNUNG verwenden, und klicken Sie auf Weiter.
  2. Wählen Sie im Dialogfeld Flächengrenzlinie das Grenzlinienprofil aus, und schließen Sie den Assistenten dann ab.
