Eine Verrundung ist eine Art der Übergangsfläche, die allerdings erfordert, dass sich zwei Flächen tatsächlich schneiden. Eine weitere Einschränkung ist, dass sie nur einen Übergang zwischen zwei Flächen bilden können. Als Übergangsfläche wird im Allgemeinen ein Übergang zwischen zwei, drei oder vier Flächen bezeichnet. Diese Flächenkonstruktion setzt voraus, dass Sie mit dem Erstellen von Profilen auf einer Fläche und Berührung vertraut sind. Wenn diese Konzepte jedoch vom Benutzer beherrscht werden, können komplexe Übergänge erstellt werden.
2 Flächenübergänge

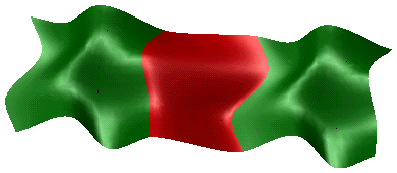

Diese Abbildung zeigt ein Beispiel eines 2 Flächenübergangs. Bei diesem Übergang müssen Sie das Profil auf jeder Fläche bereitstellen, um diese Fläche zu erstellen.
3 Flächenübergänge
Diese Abbildung zeigt ein Beispiel eines 3 Flächenübergangs. Mit diesem Übergang wird die Verrundung eines Koffers erstellt. Dies wird durch Erstellen der Verschneidung von drei Verrundungen erzielt, wie bei der Ecke eines Koffers. Wenn Sie die Verrundungen mit der 3D-Modellierung erstellen, werden die Profile in der Regel automatisch erkannt.
4 Flächenübergänge
Diese Abbildung zeigt ein Beispiel eines 4 Flächenübergangs. Es handelt sich um eine weitere Verrundung eines Koffers. In diesem Fall stellt eine Fläche keine Verrundung dar.
Das Profil für diese Fläche muss angegeben werden. Vier Flächenübergänge können auch zum Verbinden von vier bestimmten Flächen verwendet werden, wie in dieser Abbildung.
