Auswahl auf Knoten auf der gleichen Kante erweitern

Verwenden Sie das Werkzeug Knoten auf derselben Kante, um alle Knoten auf der Kante eines Elements auszuwählen.

Sie können dieses Werkzeug beispielsweise verwenden, um alle Kantenknoten vor dem Anwenden von Randbedingungen auszuwählen.

Das Werkzeug Knoten auf derselben Kante wird für die folgenden Netztypen unterstützt:

• Mittelfläche
• Dual Domain
• 3D

Einschränkung: Diese Funktion gilt nicht für Beams. Dieses Werkzeug kann nicht verwendet werden, wenn erwartet wird, dass die Knoten in der Reihenfolge der Verbindung ausgeführt werden

1. Stellen Sie sicher, dass die entsprechenden Schichten sichtbar sind. Nicht sichtbare Knoten werden nicht ausgewählt.
2. Wählen Sie einen Knoten im Inneren der gewünschten Kante. Wählen Sie keine Ecke aus.
   Anmerkung: Wenn die Kante zu gekrümmt ist oder die Netzelemente zu groß sind, verwenden Sie die Strg-Taste, um mehrere Knoten auf der Kante auszuwählen.

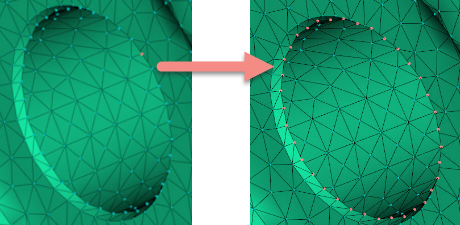

3. Klicken Sie auf (Registerkarte Netz > Gruppe Auswahl > Erweitern auf), und wählen Sie Knoten auf derselben Kante aus dem Dropdown-Menü.

   Alle Knoten sind sofort ausgewählt.
